石墨垫片和金属缠绕垫区别【一文搞懂】
1、制作材质不同
金属石墨缠绕垫片：金属石墨缠绕垫为半金属密合垫中回弹性最佳的垫片，由V形或W形薄钢带与各种填充料交替缠绕而成，其结构密度可依据不同的锁紧力要求来制作，并利用内外钢环来控制其最大压紧度，垫片接触的法兰密封面的表面精度要求不高。
石墨垫片：石墨垫片由纯石墨板或金属（齿板、平板、网）增强石墨板切割或冲压而成。
2、应用范围不同
金属石墨缠绕垫片：石油、化工、冶金、电力、船舶、机械等行业的管道、阀门、压力容器、冷凝器、换热器、塔、人孔、手孔等法兰连接处密封。
石墨垫片：用于各种工业上的管道法兰，换热器，阀盖等，以及液面计、水准仪上的特殊形状法兰。
3、特点不同
金属石墨缠绕垫片：半金属密合垫中回弹性最佳的垫片。
石墨垫片：柔性石墨垫片在极低温至400℃高温范围内密封性能几乎保持不变，柔性石墨垫片几乎对所有的的液体都有卓越的化学耐性(强氧化酸等除外)，由于冷变形和延展性很小，安装过紧对柔性石墨垫片没有影响。
扩展资料：
金属缠绕垫片介绍

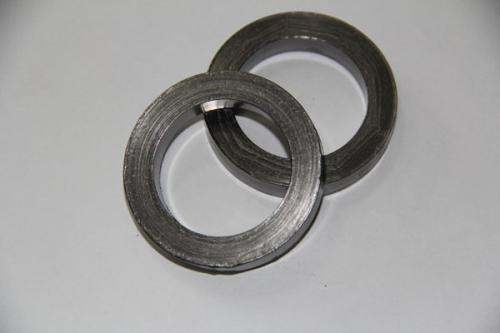

金属石墨缠绕垫为半金属密合垫中回弹性zui佳的垫片，由V形或W形薄钢带与各种填充料（石墨、石棉、四氟）交替缠绕而成，其结构密度可依据不同的锁紧力要求来制作，并利用内外钢环来控制其zui大压紧度，垫片接触的法兰密封面的表面精度要求不高。
特别适用于负荷不均匀、接合力易松弛，温度与压力周期性变化、有冲击或震动的场合。是阀门、泵、换热器、塔、人孔、手孔等法兰连接处的静密封原件，广泛地用于石化、机械、电力、冶金、造船、医药、原子能和宇航等部门。
石墨垫片介绍
石墨垫片由纯石墨板或金属（齿板、平板、网）增强石墨板切割或冲压而成，具有众多的密封性能，如：热稳定、自润滑、耐腐蚀、不老化、不发脆等，在苛刻的工况条件能长期稳定的使用，极少需要维护。内衬材料可选不同金属薄板。型式可选无包边，内包边，外包边，内外包边。
石墨切割垫片是从纯石墨板打孔或切割而成的，它具有良好的防腐蚀性， 耐高/低温，良好的压缩回弹性和高强度性，各种各样的圆型的复杂的几何垫片被广泛用于管道、阀门、泵、压力容器、热交换器、冷凝器、发电机、空气压缩机、排气管、制冷机等。
