投入式液位变送器工作原理【附图】

投入式液位变送器直接投入到被测介质中，安装使用相当方便。固态结构，无可动部件，高可靠性，使用寿命长从水、油到粘度较大的糊状都可以进行高精度测量，不受被测介质起泡、沉积、电气特性的影响宽范围的温度补偿,下面，就投入式液位变送器工作原理等相关知识带大家了解一下吧。

一、投入式液位变送器的基本工作原理就是静压液位测量。

液体介质中，某一个深度产生的压力就是测量点以上的介质自身的重量所产生的。它与介质的密度和当地的重力加速度成正比。通过公式P=ρGH反映了他们之间的比例关系。其中P=压力，ρ=介质密度，G=重力加速度，H=测量点的深度。所以投入式液位计测量的物理量其实是压力，通过投入式液位计的标定单位MH2O就可以了解。而实际的液位必须通过知道密度和重力加速度这两个参数后，通过换算获得。这样的换算在工业领域中通常是通过二次仪表或者PLC进行的。

二、投入式液位变送器的优缺点

1、优点主要：

测量精度高;安装方便;信号可远传遥控;

可以通过选择不同的材料抵抗各种介质的腐蚀;适合用于防爆场合;价格适中。

2、缺点表现：

测量信号需要换算;无法测量超过125℃的高温介质温度;测量介质的密度必须均匀一致。

扩展资料：

投入式液位变送器如何安装：

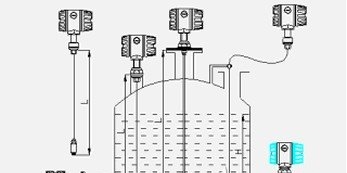

液位计应安装在静止的深井、水池中时，通常把内径Φ45mm左右的钢管(不同高度打若干小孔，以便水通畅进入管内)固定于水中，然后将投入式液位变送器放入钢管中即可使用。变送器的安装方向为垂直，投入式安装位置应远离液体出入口及搅拌器。在有较大振动的使用场合，可在变送器上缠绕钢丝，利用钢丝减震，以免拉断电缆线。测量流动或有搅拌的液体的液位时，通常把内径Φ45mm左右的钢管(在液体流向的反面不同高度打若干小孔。
投入式液位变送器怎样解决抗干扰问题:
  投入式液位变送器稳定性好，精度高，安装使用相当方便。在日常使用中会受到很多因素的影响。为使用户能够更好的使用投入式液位变送器，为广大消费者提供一下解决办法。
首先大家都使用了传统的方法解决的但是没有很好效果。对于这种传统的方法也就是测量设备上一个小水箱的液位时，把压力变送器检安装在水箱的底部，传感器线的性化不错。但存在一个问题，当水箱上面有水流下来时，会使下面的压力摆动比较大。分析数据来看，用1秒钟取出一个数据，显示的摆动比较大，其中又有正确的数值;用10ms取出一个数来平均，效果也不好。如何进行解决?
投入式液位变送器的防干扰问题解决方法：
避免液体下流时压力直接冲击探头，或者用其他的物体挡住液体下流时候那瞬间直接冲击的压力就可以了;
把进水口装成淋浴式的，把一股大水流切断成小水流喷洒下来，效果还不错;把进水管口弯一下，使进水口略微往上翘一点，水在出来时会首先往空中抛然后再落下，减少了直接冲击(将动能转换成势能)。
