万能角度尺使用方法【干货技巧】
万能角度尺是根据游标卡尺原理设计而成的，是测量工件内外角的量具，在机械工程中应用广发，相信很多刚入门的设计师还不知道怎么使用角度尺，今天就讲讲万能角度尺的用法。
一 、万能角度尺的种类

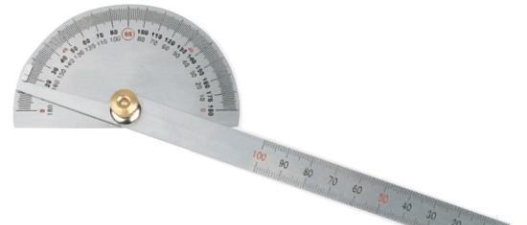

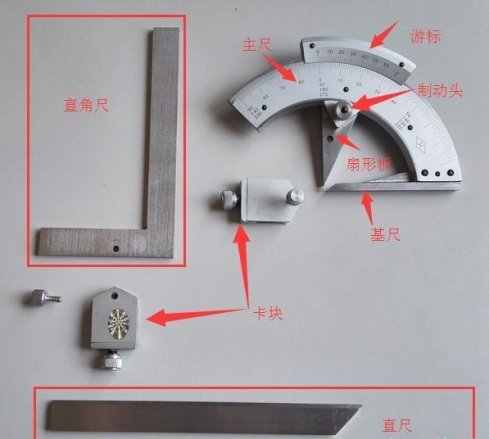

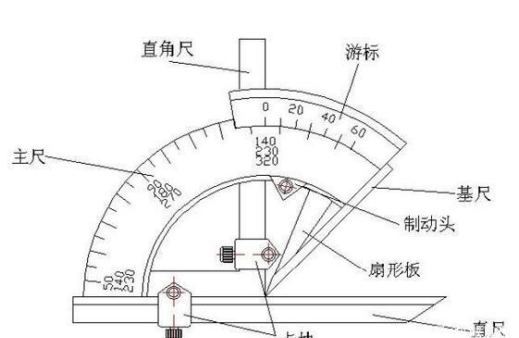

二、 0-320°万能角度尺的组成结构

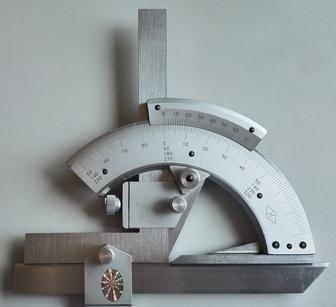

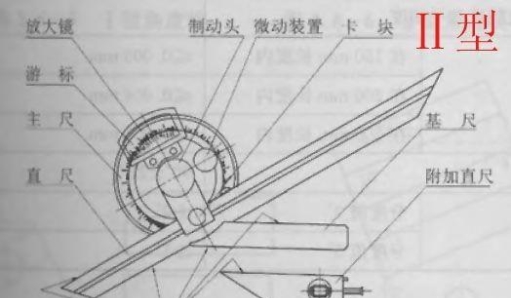

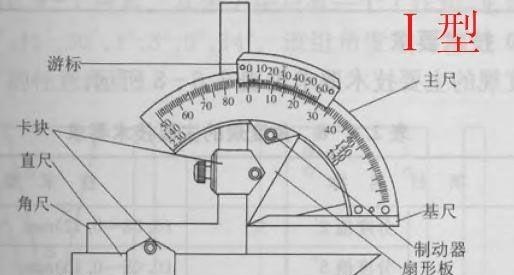

0-320°万能角度尺主要有以下部分组成：直角尺、直尺、主尺、游标、基尺、扇形板、制动头、卡块。

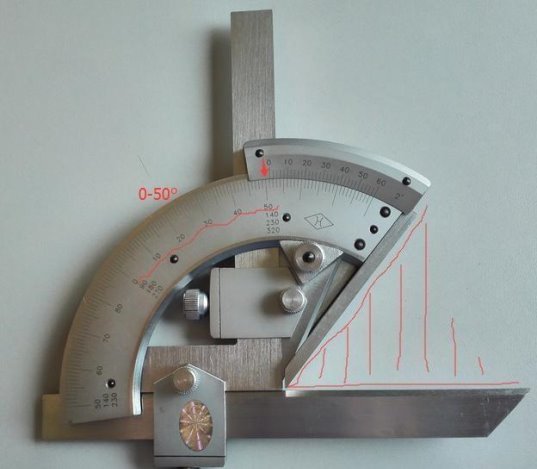

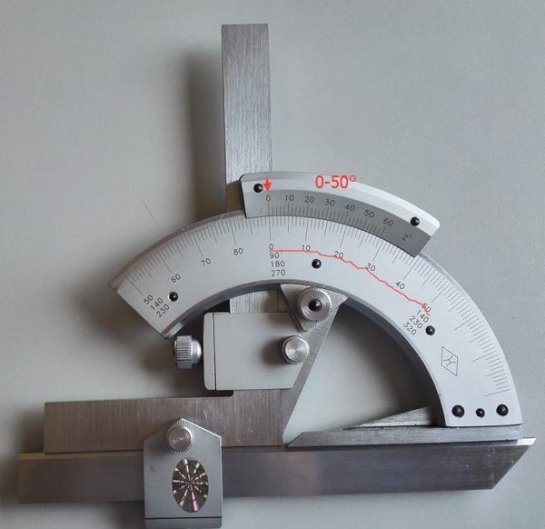

三、 0-50°测量方法

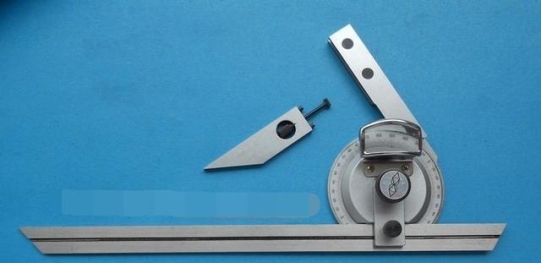

将直角尺、直尺所有部件全部安装上，被测物放在基尺和直尺的夹角之间进行测量。

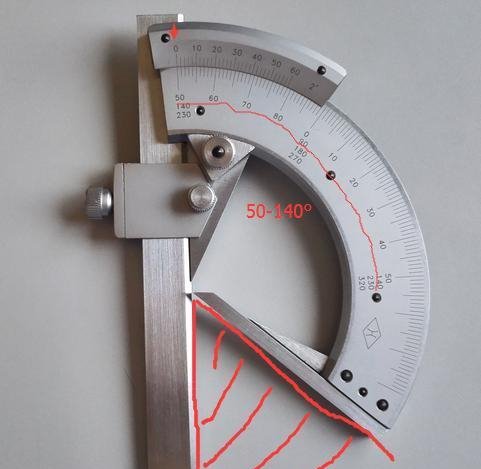

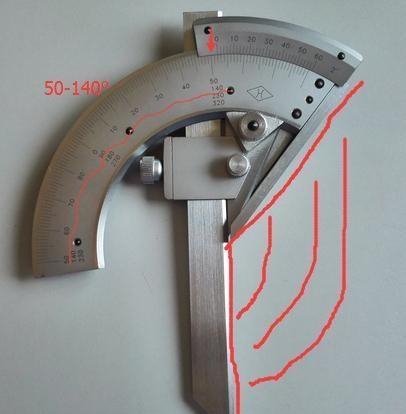

四、50-140°测量方法
将直角尺卸掉，把直尺安装上，使直尺与扇形板连在一起，被测物放在基尺和直尺的夹角之间进行测量。

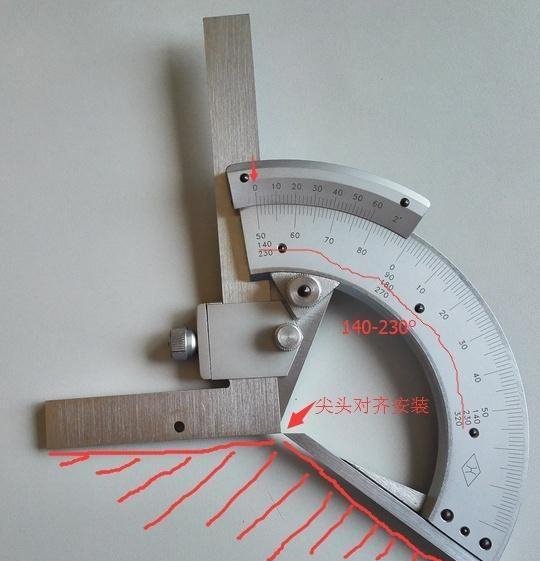

五、140-230°测量方法
把直尺和卡块卸掉，只把直角尺安装上，同时将直角尺推上去，使直角尺外直角与基尺尖头对齐，被测物放在基尺和直角尺的夹角之间进行测量。

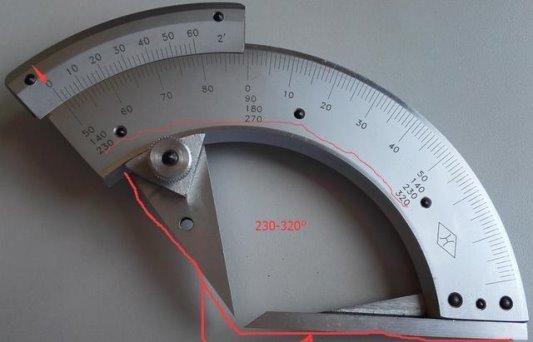

六、230-320°测量方法

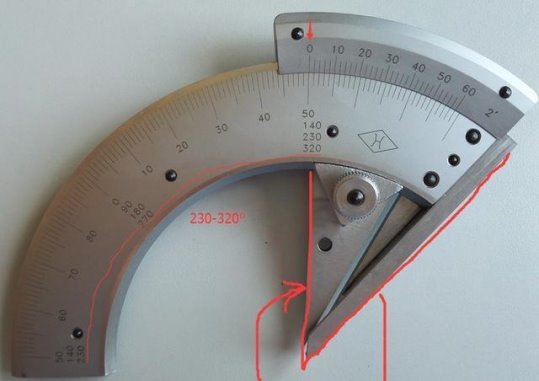

把直角尺、直尺和卡块全部卸掉，只留下扇形板和主尺（带基尺），被测物放在基尺和扇形板的夹角之间进行测量。
七、读数方法

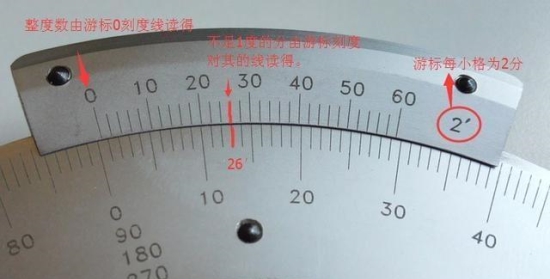

根据测量的角度范围，整度数由游标0刻度线在主尺上从左至右所达到的最大整数格读得，不足的部分由游标刻度上和主尺上完全对齐的刻度读得。
扩展资料：
万能角度尺定义：

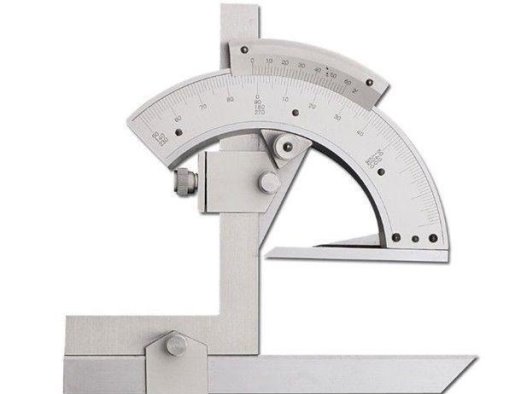

万能角度尺又被称为角度规、游标角度尺和万能量角器，是利用游标读数原理来直接测量工件角或进行划线的一种角度量具。万能角度尺适用于机械加工中的内、外角度测量，可测 0°-320° 外角及 40°-130° 内角。
万能角度尺的读数机构是根据游标原理制成的。主尺刻线每格为1°。游标的刻线是取主尺的29°等分为30格，因此游标刻线角格为29°/30，即主尺与游标一格的差值为2'，也就是说万能角度尺读数准确度为2'。除此之外还有5'和10'两种精度。其读数方法与游标卡尺完全相同。
保养及保管：
使用前，先将万能角度尺擦拭干净，再检查各部件的相互作用是否移动平稳可靠、止动后的读数是否不动，然后对零位；测量时，放松制动器上的螺帽，移动主尺座作粗调整，再转动游标背面的手把作精细调整，直到使角度尺的两测量面与被测工件的工作面密切接触为止。然后拧紧制动器上的螺帽加以固定，即可进行读数；测量完毕后，应用汽油或酒精把万能角度尺洗净，用干净纱布仔细擦干，涂以防锈油，然后装入匣内。
