随着现在安全生产及食品药品生产的要求越来越严格，很多企业的液位流量和压力的测量成本也在不断上升，差压变送器的运用能很好解决上述问题，它广泛应用在各种生产企业。为保证其正常运行及准确性，定期检查、校准是很有必要的，下面小编为您详细带来差压变送器的校验方法与步骤。

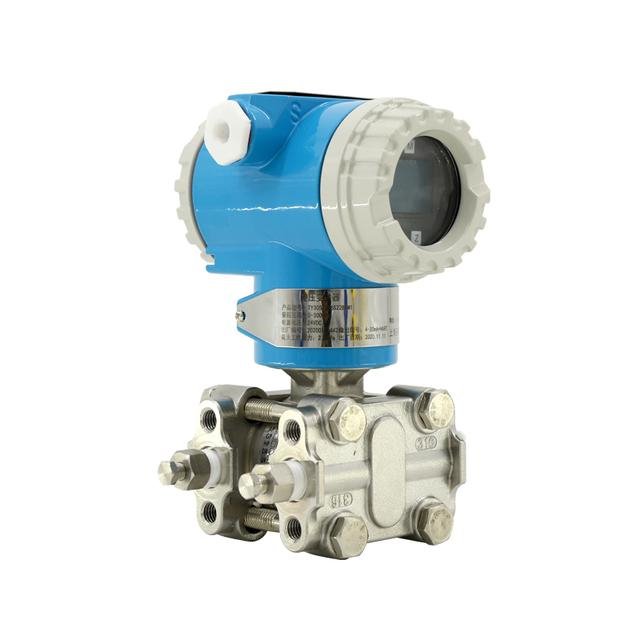

差压变送器

首先将阻尼调至零状态，先调零点，然后加满度压力调满量程，使输出为20mA，在现场调校讲的是快，在此介绍零点、量程的快速调校法。然后调零点时对满度几乎没有影响，但调满度时对零点有影响，在不带迁移时其影响约为量程调整量的1／5，即量程向上调整1mA，零点将向上移动约0.2mA，反之亦然。

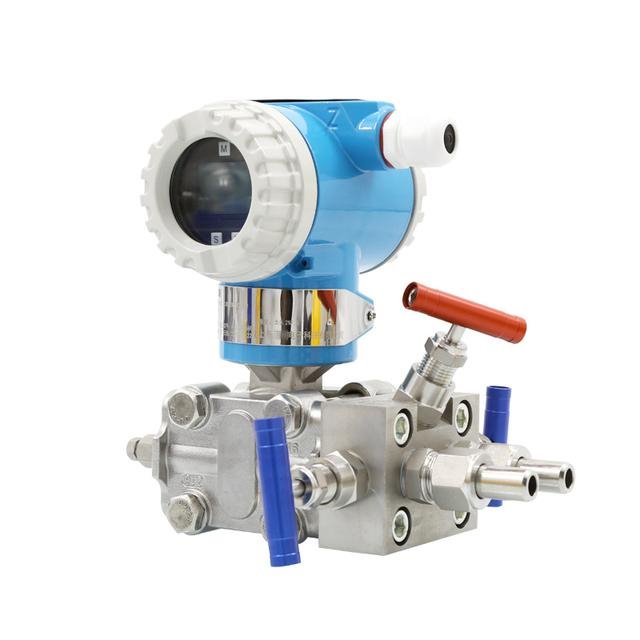

智能差压变送器

例如：输入满量程压力为100Kpa，该读数为19.900mA，调量程电位器使输出为19.900+（20.000-19.900）×1.25=20.025mA.量程增加0.125mA，则零点增加1／5×0.125=0.025.调零点电位器使输出为20.000mA.零点和满量程调校正常后，再检查中间各刻度，看其是否超差？必要时进行微调。然后进行迁移、线性、阻尼的调整工作。

最后调校工作结束后，要把排气、排液阀或和旋塞旋回原位，并应缠上生料带，要旋紧保证不泄漏，但旋紧前应该先进行正、负压室的排气、排液工作。此时还可利用工艺压力，进行简易的变送器静压误差检查工作。

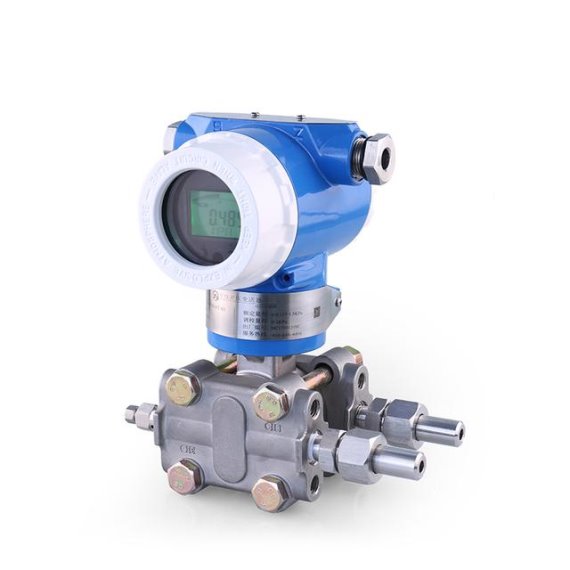

差压变送器/单晶硅压力变送器

以上就是差压变送器的校验方法与步骤，差压变送器在提升企业测压测流量的过程里不仅对被测介质的涵盖范围非常广，同时具体高性价比还能充分保证安全生产，是企业仪器测量设备里的不二之选。

扩展资料：

压力变送器校验准备工作

压力源通过胶皮管与自制接头相连接，关闭平衡阀门，并检查气路密封情况，然后把电流表（电压表）、手操器接入变送器输出电路中，通电预热后开始校准。我们知道不管什么型号的差压变送器，其正、负压室都有排气、排液阀或旋塞；这就为我们现场校准差压变送器提供了方便，也就是说不用拆除导压管就可校准差压变送器。对差压变送器进行校准时，先把三阀组的正、负阀门关闭，打开平衡阀门，然后旋松排气、排液阀或旋塞放空，然后用自制的接头来代替接正压室的排气、排液阀或旋塞；而负压室则保持旋松状态，使其通大气。

压力变送器校验步骤

一、常规差压变送器的校准

先将阻尼调至零状态，先调零点，然后加满度压力调满量程，使输出为20毫安，在现场调校讲的是快，在此介绍零点、量程的快速调校法。调零点时对满度几乎没有影响，但调满度时对零点有影响，在不带迁移时其影响约为量程调整量的1/5，即量程向上调整1毫安，零点将向上移动约0.2毫安，反之亦然。

二、智能差压变送器的校准

用上述的常规方法对智能变送器进行校准是不行的，因为这是由HART变送器结构原理所决定了。因为智能变送器在输入压力源和产生的4-20毫安电流信号之间，除机械、电路外，还有微处理芯片对输入数据的运算工作。因此调校与常规方法有所区别。

实际上厂家对智能变送器的校准也是有说明的，如ABB的变送器，对校准就有：“设定量程”、“重定量程”、“微调”之分。其中“设定量程”操作主要是通过LRV.URV的数字设定来完成配置工作，而“重定量程”操作则要求将变送器连接到标准压力源上，通过一系列指令引导，由变送器直接感应实际压力并对数值进行设置。而量程的初始、最终设置直接取决于真实的压力输入值。但要看到尽管变送器的模拟输出与所用的输入值关系正确，但过程值的数字读数显示的数值会略有不同，这可通过微调项来进行校准。由于各部分既要单独调校又必需要联调，因此实际校准时可按以下步骤进行：

1、先做一次4-20毫安微调，用以校正变送器内部的D/A转换器，由于其不涉及传感部件，无需外部压力信号源。

2、再做一次全程微调，使4-20毫安、数字读数与实际施加的压力信号相吻合，因此需要压力信号源。

3、最后做重定量程，通过调整使模拟输出4-20毫安与外加的压力信号源相吻合，其作用与变送器外壳上的调零（Z）、调量程（R）开关的作用完全相同。

压力变送器是一种比较常用的测量仪器，可以将测压元件受到的气体、液体等物理参数转变成标准的信号输出，具有测量精准、性能稳定、灵敏度高、操作简便等优点。所以用户在使用时要保证压力变送器的正常运行，一定要对产品进行准确的校验。

压力变送器校验注意事项

调满度时对零点有影响，在不带迁移时其影响约为量程调整量的1/5，即量程向上调整1毫安，零点将向上移动约0.2毫安，反之亦然。
