以下为单向节流阀的工作原理，一起来看看吧。
单向节流阀由单向阀和节流阀并联而成，用于一个方向需要控制流量而另一个方向（反向）需要油流畅通的回路中，以实现执行元件正向可调速，而反向能快速退回。
下面小编就带大家来了解下单向节流阀的结构及其工作原理。

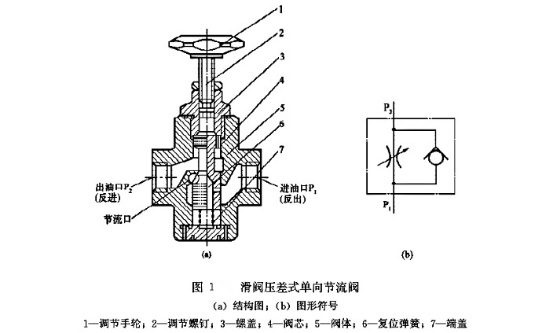

图1所示为滑阀压差式单向节流阀。当油液从P1流向P2时，阀起节流阀作用，反向时起单向阀作用。阀芯4下端和上端分别受进、出油腔压力油的作用，在进出油腔压差和复位弹簧6的作用下，阀芯紧压在调节螺钉2上，以保持原来调节好的节流口开度。
滑阀压差式单向节流阀
图2所示为可以直接安装在管路上的单向节流阀。节流口为轴向三角槽式结构，旋转调节套3，可以改变节流口通流面积的大小，实现流量调节。正向流动时(B→A)起节流阀作用；反向流动时(A→B)起单向阀作用，由于有部分油液可在环形缝隙中流动，可以清除节流口上的沉积物。阀芯左端有刻度槽，调节套上有刻度圈，以标志调节流量的大小。该阀流量调节须在无压力下进行。博士力乐士系列的MK型单向节流阀即为此结构。
管路单向节流阀

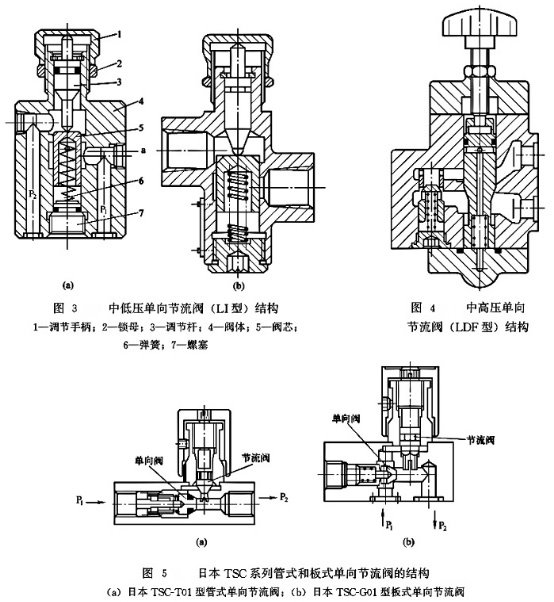

单向节流阀在结构上有两种，一种是单向阀和节流阀共用一个阀芯，另一种是单向阀和节流阀两个阀芯是分开的。如：中低压单向节流阀(LI型)，节流阀与单向阀共用一个阀芯，中高压单向节流阀（LDF型）两个阀芯是分开的，它们的压力流量系列均同节流阀。它们的结构见图3～图5所示。
扩展资料：
使用注意事项：
（1）单向节流阀与配管 、配管与配管之间的焊接应注意决不能让焊药 、灰尘等杂质进入制冷系统 。
（2）主机厂装配焊接配管时 ，确保阀体温度不超过120℃ 。
（3）在装配系统时应保证系统洁净 ，为防止毛细管等堵住 ，必须在制冷回路中安装过滤器 。
（4）单向节流阀必须竖直安装 。
