杠杆百分表的使用方法【干货技巧】
以下为杠杆百分表的使用方法，一起来看看吧。
1．检查外观
杠杆百分表各外表面不应有损伤、锈蚀等影响精度和外观质量的缺陷；杠杆百分表测量头不应有明显磨损。
2.检查各部分的相互作用

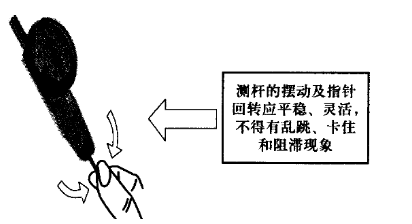

测杆的指针移动应平稳，灵活，无卡滞现象(图1-68)；测头不应呈棱状而应呈球形，否则不能使用。
图1-68检查杠杆百分表的相互作用
3．校对“零”位
装夹好表后，使百分表的测头与被测表面的某一位置接触，调整表架，使指针转到该表的测量范围的中间附近位置，紧固住表架，转动表盘使“零”线与指针重合。重复两次，看指针是否重新与之重合，若不重合，则调整至重合，即对好零位。
4.测量方法
(1)平行度测量。将杠杆百分表夹持在游标高度尺上(将高度尺作为表架)，调“零”后，前后、左右推动游标高度尺的底座，百分表的最大读数与最小读数之差即为被检表面的平直度。
(2)测量误差的消除。如果杠杆百分表的测杆的位置状态与检定时位置不一致，则产生测量误差。检定时，测杆轴线平行于测量头的测量面(或者说，测杆轴线与测微头测量轴线垂直)，如图1-69所示。
测杆轴线平行于测量头的测量面
图1-69测杆与测量头轴线垂直
而测量时测杆位置状态与检定时的位置状态不一致，则杠杆比发生了变化，从而引起测量误差。但是，在实际测量中很难做到轴线平行于被测平面，一般都有一定角度(图1-70)。
为了消除测量误差，对测量结果必须进行修正，修正后才是测量的真值。修正公式如下：
正确测量值=(杠杆百分表)读取值×K
式中：K为修正系数，K=cosα(α为杠杆百分表测量头轴线与被测面之夹角)。
杠杆百分表修正系数见表1-6所列。

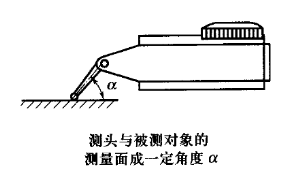

测头与被测对象的
侧量面成一定角度α
图1-70测量中一般都有一定角度
表1-6杠杆百分表修正系数表
例如：杠杆表测头与被测表面的角度为30o，杠杆表指示的读数在0.05mm时，正确值为
正确值＝0.866(30o时的修正系数k值)×0.05(读数)=0.043(mm)
(3)测量读数。杠杆百分表的读数方法与百分表相同。
扩展资料：
杠杆百分表类型：
杠杆百分表有正面式、侧面式及端面式几种类型.
杠杆百分表的分度值为0.01mm,测量范围不大于1mm.它的表盘是对称刻度的.
杠杆百分表可用于测量形位误差,也可用于比较测量的方法测量实际尺寸,还可以测量小孔、凹槽、孔距、坐标尺寸等.
在使用时应注意使测量运动方向与测头中心线垂直，以免产生测量误差。对此表的易磨损件，如齿轮、测头、指针、刻度盘、透明盘等均可按用户修理需要供应。
体积小、精度高，适应于一般百分表难以测量的场所。
