光学合像水平仪使用方法【干货技巧】
以下为光学合像水平仪的使用方法，一起来看看吧：
将合像水平仪安置在被检验的工作面上，由于被检验面的倾斜而引起两气泡的不重合，则转动度盘，一直到两气泡重合为止，此时即可得出读数。被检件的实际倾斜度。

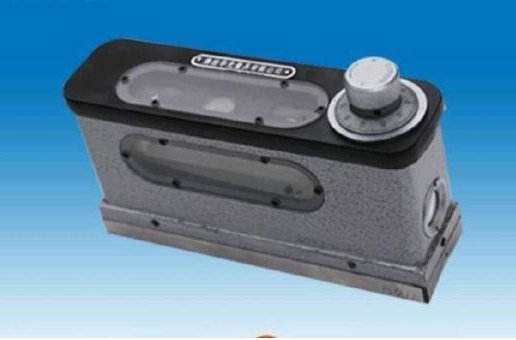

合像水平仪是具有一个基座测量面，以测微螺旋副相对基座测量面调整水准器气泡，并由光学原理合像读数的水准器式水平仪。
光学合像水平仪使用须知：
(1)光学合像水平仪使用前，用汽油把油污洗净，再用脱脂纱布揩擦干净。
(2)温度变化对水准器的位置影响很大，使用时必须和热隔离，以免产生其它误差。
(3)测量时旋转度盘必须待两气泡完全符合后，按度盘正负方向的分度值进行读数。
(4)如发现光学合像水平仪的零位不正时，可进行调正。即将合象水平仪放在按置平稳的平台上，转动刻度盘使两气泡重合得第一个读数α，然后将仪器高速转180度，放回原位。重新转动刻度盘使两气泡象重合，得第二个读数β，则1/2（α+β）即为该仪器的零位误差。此格，使零位偏差值与指针线对齐，然后将螺钉固紧，即可。
工作原理：
合象水平仪是利用棱镜将水准器中的气汽象符合放大，来提高读数的精确度，利用杠杆、微动螺杆这一套传动机构来提高读数的灵敏度。所以被测量件倾斜0.01毫米／米时，就可精确的在合象仪中读出。（在合象水平仪中水准器主要是起指零的作用。）
可通过以下进行计算：
实际倾斜度＝刻度值X支点距离X刻度盘读数
列如：刻度盘读数为5格，对此种合像水平仪而言，刻度值和支点距离为定值，
即刻度值为0.01mm/m支点距离为165mm
则：实际倾斜度＝0.01/1000X165mmX5=0.00825mm
技术要求：
1、合像水平仪工作面上不得有锈迹、碰伤、划伤等缺陷及其他影响使用的缺陷。
2、喷漆表面应美观，不得有脱漆、划伤等缺陷，其他裸露非工作面不得有锈蚀等明显缺陷。
3、测微螺杆在转动时应顺畅，不得有卡住或跳动现象。
4、当测微螺杆均匀转动时，气泡在水准泡内移动应平稳，无停滞和跳动现象。
技术参数：
1.刻度盘分划值：0.01mm/m
2.最大测量范围正负：0-10mm/m
3.示值误差： 正负1mm/m范围内 正负0.01mm/m
4.全部测量范围内 正负0.02mm/m
5.工作面平面性偏差：0.003mm
6.水准器格值：0.1mm/m 7.工作面尺寸：165*48mm
