金属垫片的型号和尺寸【大全】

垫片厚度标准：

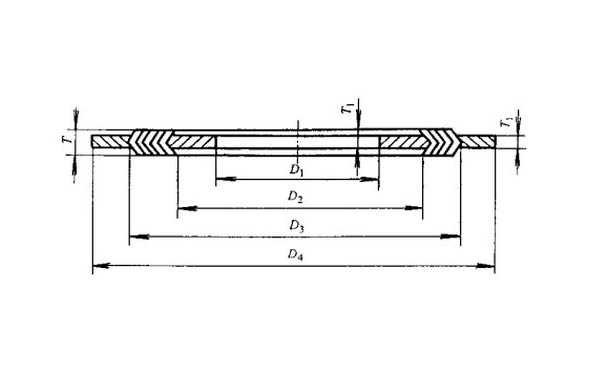

主体厚度T：2.2-3.2mm，极限偏差为+2.0、0；加强环厚度T1：2mm，极限偏差±0.2。

主体厚度T：4.5-6.5mm，极限偏差为+04.、0；加强环厚度T1：3-5mm，极限偏差±0.3。

公称通径<200,垫片主体d2（+0.5 0mm）、d3（0 -0.8mm）；内外环：d1（+0.5 0mm）、d4（0 -0.8mm）。

250<公称通径<600,垫片主体d2（+0.8 0mm）、d3（0 -1.3mm）；内外环：d1（+0.8 0mm）、d4（0 -1.3mm）。

垫片形状尺寸标准：

　　公称通径<200,垫片主体d2（+0.5 0mm）、d3（0 -0.8mm）；内外环：d1（+0.5 0mm）、d4（0 -0.8mm）。

　　250<公称通径<600,垫片主体d2（+0.8 0mm）、d3（0 -1.3mm）；内外环：d1（+0.8 0mm）、d4（0 -1.3mm）。

　　650<公称通径<1200,垫片主体d2（+1.8 0mm）、d4（0 -1.8mm）；内外环：d1（+1.5 0mm）、d4（0 -1.8mm）。

　　1300<公称通径<3000,垫片主体d2（+2.0 0mm）、d4（0 -2.5mm）；内外环：d1（+2.0 0mm）、d4（0 -2.5mm）。

材料：

金属垫片的材料采用原装进口不锈钢和高碳钢以及黄铜三种材料经热处理精磨加工制成，具有精密度高，有韧性，不易折断的特点。其中高碳钢的材质具有一定的弹性，不锈钢的材料就是韧性非常好。

金属垫片的用途：用于电子仪器，模具制造，精密机械。模具维修，模具测量间隙和因机械老化时出现晃动，摇摆及不稳定现象时，可采用本产品来解决机台维修问题。法兰连接中的密封作用也是金属垫片的一个很大的用途。

扩展资料：

金属垫片用途：

金属垫片的用途:用于电子仪器,模具制造,精密机械,五金零件,机械零件,冲压件,小五金制造。模具维修,模具测量间隙和因机械老化时出现晃动,摇摆及不稳定现象时,可采用本产品来解决机台维修问题。法兰连接中的密封作用也是金属垫片的一个很大的用途。

厚度公差:

精密垫片的厚度公差: 0.001-0.003（无公差）0.005(±0.001) 0.01-0.03(±0.002)

0.04-0.06(±0.003) 0.07-0.12(±0.004) 0.15-0.18(±0.005) 0.20-0.22(±0.006)

0.25-0.30(±0.007) 0.35(±0.008) 0.40-0.45(±0.009) 0.50-0.60(±0.010)

0.70(±0.012) 0.80-1.00(±0.013) 1.50-2.00(±0.025) 2.50-3.00(±0.035)

希望以上内容可以帮助到大家。
