螺纹通止规使用方法【干货技巧】

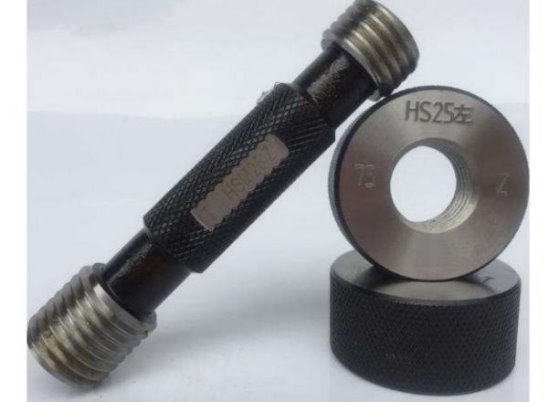

螺纹通止规分别用两个环规往要被检测的外螺纹上拧（顺序随意）。

（1）通规不过，（拧不过去）螺纹中径大了，产品不合格。

（2）止规通过，中径小了，产品不合格。

（3）通规可以在螺纹的任意位置转动自如，止规拧一至两三圈，可能有时还能多拧一两圈，但螺纹头部没出环规端面就拧不动了，这时说明检测的外螺纹中径正好在“公差带”内，是合格的产品。

扩展资料：

圆柱螺纹主要几何参数：

外径（大径），与外螺纹牙顶或内螺纹牙底相重合的假想圆柱体直径。螺纹的公称直径即大径。内径（小径），与外螺纹牙底或内螺纹牙顶相重合的假想圆柱体直径。中径，母线通过牙型上凸起和沟槽两者宽度相等的假想圆柱体直径。

螺距，相邻牙在中径线上对应两点间的轴向距离。导程，同一螺旋线上相邻牙在中径线上对应两点间的轴向距离。牙型角，螺纹牙型上相邻两牙侧间的夹角。螺纹升角，中径圆柱上螺旋线的切线与垂直于螺纹轴线的平面之间的夹角。

维护保养：

修理维护

a、不要把两个量规的工作表面配合在一起保存，否则两个工作表面会相互胶合，加外力分开时会受到不必要的损伤。

b、量规使用完毕，要用清洁的棉纱或软布擦干净，放在专用木盒内，然后收存到工具柜里；片形量规也可以挂在工具柜里。如果天气潮湿或隔一段时间才能使用时，擦干净后在涂上一层无酸凡士林或防锈油。保管量规的地方必须干燥。

c、量规要定期检查，一般检查周期为6-12个月。

d、不论是经常使用的量规还是不经常使用的量规，都要定期进行外部检查，看有没有损伤、锈蚀或变形。假如，发现量规开始生锈，应及时放进汽油内浸泡一段时间，再取出仔细擦干净，并涂上防锈油。

e、使用期间，要把量规放在适当的地方，如工具柜的台面上或机床不动部分的木垫板上，不要放在机床刀架上或机床导轨上，以免造成损坏。
