内径百分表的安装和使用方法【干货技巧】

以下为内径百分表的安装与使用方法，一起来看看吧：

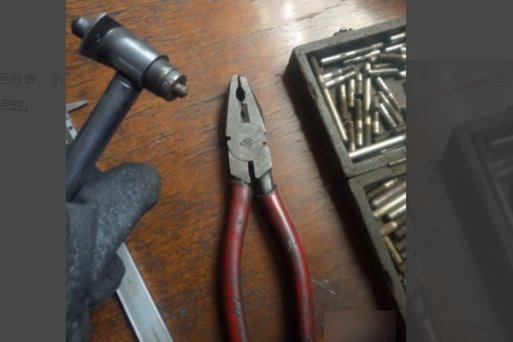

1、根据内孔的内径大小量程选取百分表，小孔使用两脚的，大一点的使用三点的。

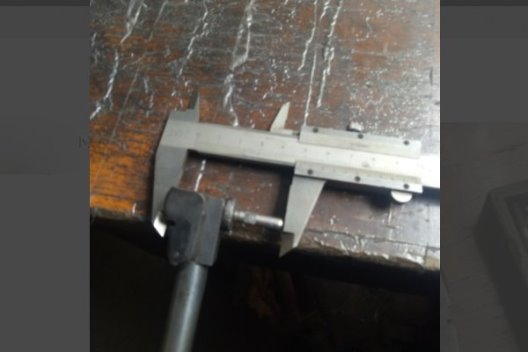

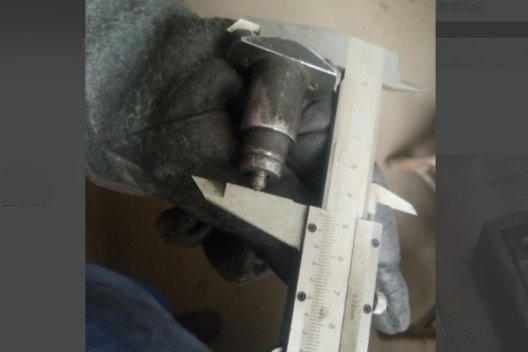

2、然后我们选择量杆，首先使用游标卡大概测量杆和表接杆的总长度。

3、然后我们一般是比所需直径大50丝左右就可以了。这是在表的推动杆和固定杆在自由状态时测量。要长或短细调圆螺母。

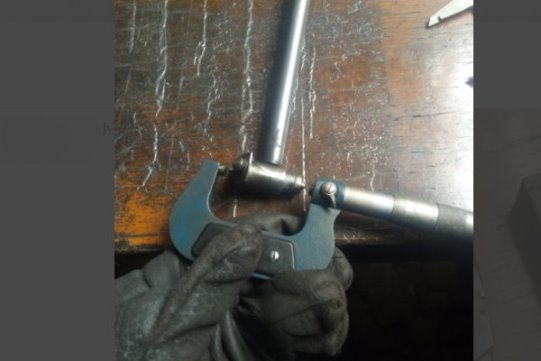

4、紧固圆螺母后，使用千分卡调到合适的位置，把百分表两顶针放在千分卡内，移动两点到千分卡中心。这时再看表的指示面板，转动面板到0的位置。多对几下，确认正确。

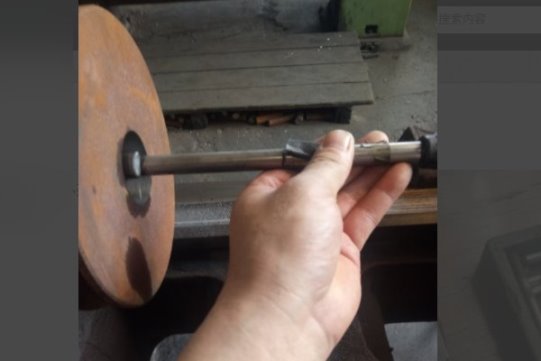

5、使用时表的动点先进入孔，同时轻压动头使表的另一头进入孔里。上下晃动两脚，多次不同位置测得相同的数值就是结果。

内径百分表校准步骤：

　　一、校准前受校内径表及所用标准器在校准室内平衡温度的时间一般不少于2h.

　　二、首先检查内径表外观，确定有没有影响校准计量特性的因素。如：内径表测量机构的移动应平稳、灵活、无卡住和阻滞现象。每个测头更换应方便，紧固后应平稳可靠。

　　三、检查测头测量面的表面粗糙度和测头的球面半径。用表面粗糙度比较样块比较。要求带定位护桥的内径表测头、活动测头的测量面和定位护桥接触面的表面粗糙度不超过0.2um。涨簧式内径表表面粗糙度不超过0.1 um.钢球式内径表的测量钢球和定位钢球的表面粗糙度不超过0.05um。测头球面半径用半径样板比较。要求均小于其测量下限尺寸的1/2。

　　四、指示表的检定是按JJG34-1996《指示表检定规程》中要求进行。

　　五、对活动测头的工作行程进行校准。

　　1、用手压缩带定位护桥的内径表的活动测头，在指示表上读去数据。

　　2、用手压缩涨簧式内径表的涨簧测头两测，在指示表上读数。

　　3、用千分尺测量钢球式内径表测量钢球工作行程。

　　测量时注意要把两测量钢球放在千分尺测砧和测微螺杆之间，并使两钢球轴线与测微螺杆轴线一致。

　　六、对活动测头的测力和定位护桥的接触压力进行校准。

　　1、带定位护桥的内径表分别放在内径尺寸等于内径表的测量上限和测量下限尺寸光面环规内，定位护桥在此两位置时，分别作出标记。然后将定位护桥的接触面与放在测力装置上的1个圆筒形辅助台的端面接触，并向下加压。当定位护桥压缩到测量上限和测量下限所处的位置时，分别读取读数测力装置示值为校准结果。

　　2、涨簧式测头或是测量钢球置于测量装置和压杆之间，下降压杆压缩涨簧测头或测量钢球到工作行程的起点，在测量装置读数，然后继续压缩工作行程的终点，在装置的示值，即作为校准结果。

　　七、定中心装置的正确性校准。对于带定位护桥的内径表，压缩定位护桥使其不起作用，把内径表放进专用环规内，在环规的轴向面内找最小尺寸（转折点），在环规的径向面内找最大尺寸（转折点），当两转折点一起时确定指示表“读数”。然后放松定位护桥，在放入环规的同1个位置上，在环规的轴向面内找最小尺寸读数。两次读数之差作为校准结果。

　　钢球式内径表是先将受校内径表钢球测头放进与专用环规尺寸相同的量块组成的内尺寸中，在互相垂直的2个方向上分别在平行和垂直于两侧块的工作面的平面内找最小尺寸（转折点），然后“读数”。在2个方向上的示值一致时放进专用环规内，在环规的轴向面内找最小读数，经修正后两次读数之差为校准结果。

　　八、示值变动性校准校准可在工作行程的任意位置进行。把内径表放进专用环规内，在环规的轴向面内找最小读数，记下读数。连续在同一位置重复进行5次，所得五个读数中，最大值与最小值之差即为校准结果。

　　九、示值误差和相邻误差

　　1、带定位护桥的内径百分表用百分表检定器，将百分表装在表架上，压缩百分表测头一圈，（此时指针应在指在距测杆轴线方向的左上方0.1mm处），用锁紧装置把百分表夹紧。将内径百分表安装在百分表检定器上，转动测微头，使活动测头压缩到工作行程的起点，调整百分表对零位。然后按间隔转动测微头，直到工作行程终点。由测量所得的各点误差中的最大值与最小值之差，最为示值误差的校准结果；用各相邻误差中的最大值作为相邻误差的校准结果。

　　2、涨簧式和钢球式内径百分表用百分表检定器测量。将百分表装在表架上，压缩一圈，把内径表安装在百分表检定器上。测量是在压缩测头的行程方向进行的。测头的工作行程小于0.5mm的，按间隔0.05mm逐点测量；测头的工作行程≧0.5mm的，按间隔0.1mm逐点测量，直到工作行程终点。

　　十、经校准的内径表出具校准证书
