钳形电流表说明书【借鉴】

以下为钳形电流表的使用方法，一起来看看吧。

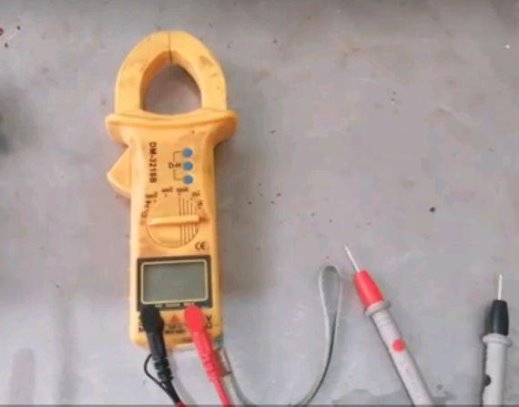

钳形电流表是由电流互感器和电流表以及测量转换机构组合而成，电流互感器的铁心在捏紧扳手时可以张开，被测导线可以不必切断就能方便的穿过铁心张开的口内，进行电流测量。

1.使用前根据被测对象是交流电还是直流电而选择交流钳形电流表或交直流两用钳形电流表。

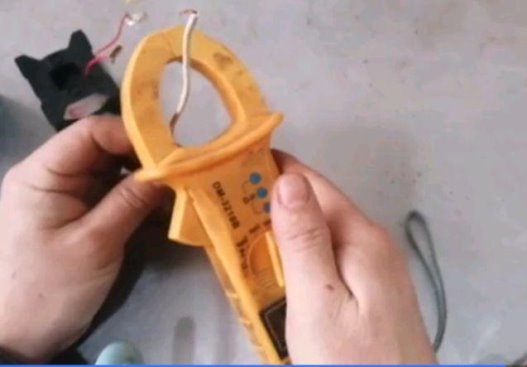

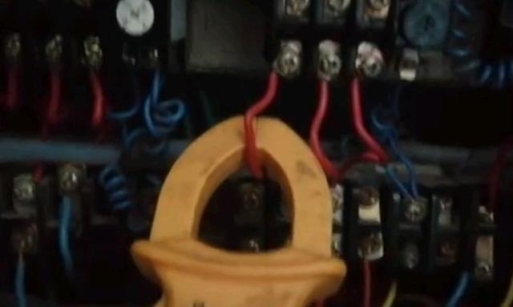

2.被测导线应置于钳形窗口的中央，每次只能测量一相导线的电流，不可将多相导线同时钳入窗口测量。

3.测量前应先估计被测电流的大小，以选择合适量程档位，若无法估计时可先选用最大量程，然后逐渐减小至准确档位，不能使用小档位去测量大电流，以免造成损坏。

4.钳形电流表的钳口接合面必须清洁光亮，否则应擦拭干净，测量时应使钳口闭合紧密，使用后钳形电流表应保存在清洁干燥的室内。

5.使用钳形电流表应注意电压等级，测量时带绝缘手套，穿绝缘胶鞋，人身不得触及其他设备或墙体等，以防发生安全事故，观察测量结果时要特别注意周围环境，保持头部有带电部分的安全距离。

6.测量低压可熔保险器和水平排列低压母线电流时，测量前应将各相可融保险器和母线用绝缘材料加以保护隔离，以免引起相间短路，同时应注意不得触及其他带电部分。

扩展资料：

使用注意事项：

①进行电流测量时，被测载流体的位置应放在钳口中央，以免产生误差。

②测量前应估计被测电流的大小，选择合适的量程，在不知道电流大小时，应选择最大量程，再根据指针适当减小量程，但不能在测量时转换量程。

③为了使读数准确，应保持钳口干净无损，如有污垢时，应用汽油擦洗干净再进行测量。

④在测量5A以下的电流时，为了测量准确，应该绕圈测量。

⑤钳形表不能测量裸导线电流，以防触电和短路。

⑥测量完后一定要将量程分档旋钮放到最大量程位置上。
