热成像仪原理【附图】
热成像仪即红外热像仪，是一种可形成红外热像图的仪器，其工作原理是什么呢?赶紧猛戳下文涨姿势吧～
一、热成像仪简介

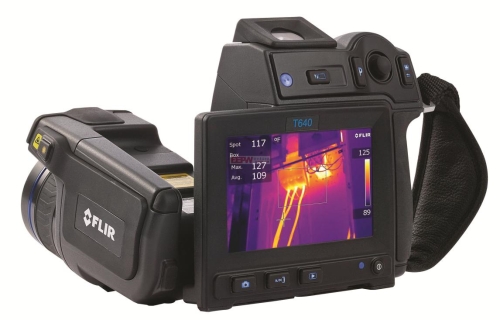

热成像仪，又名红外热像仪，是一种利用红外线将被测目标红外辐射能量以图片形式展现出来的仪器，其利用的技术被称为红外热成像技术，其形成的图像通过不同的颜色来表示物体表面不同的温度，具有精度高、性能好、操作方便等优点，现在土木、电气、化工、动植物、科研、机械、军事等各大领域都得到了广泛的应用。
二、热成像仪原理
红外热像仪主要由红外探测器、光学成像物镜、光机扫描系统三大部分构成。
首先，光机扫描系统对被测物体的红外辐射能量分布进行扫描;其次，通过光学成像物镜将扫描得到辐射进行聚焦并传送至红外探测器上;最后，由红外探测器将红外辐射转换为电信号并形成红外热像图。红外热像图由于缺少可见光图像的层次感和立体性，对其红外热分布场的判断较为模糊，因此红外热像仪常与图像控制、伪色彩描绘、实际矫正、对比度控制等辅助措施一起工作来增加其功能和精度。
三、热成像仪性能
性能一：检测距离
红外热像仪检测距离=被测目标尺寸÷空间分辨率(空间分辨率指的是单位测试距离前提下，红外热像仪每个像素可检测的最小目标)，因此，空间分辨率越小，红外热像仪检测距离越远;
性能二：最小检测尺寸
红外热像仪可检测最小目标尺寸=最小聚焦距离×空间分辨率，因此，空间分辨率越小，红外热像仪可检测最小目标尺寸越小;
性能三：清晰度
红外热像仪热灵敏度越低，其区分细微温差的能力越高，即清晰度越高;
红外热像仪可检测最小目标尺寸越小，表明其捕捉细小尺寸的能力越高，即清晰度越高;因此，空间分辨率越小，红外热像仪清晰度越高。希望以上内容能够帮助到你哦！
扩展资料：

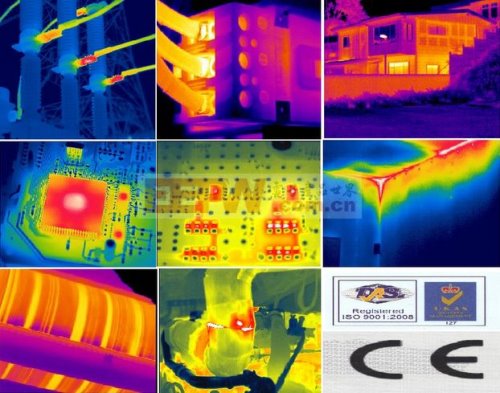

热像仪应用：
(1)对于发电机、电动机的不平衡负载，轴承温度过高，碳刷、滑环和集流环发热，绕组短路或开路，冷却管路堵塞，过载过热等问题进行监测。
(2)可以对电气设备进行维修检查。而对于安全防盗，屋顶查漏，环保检查，节能检测，无损探伤，森林防火，医疗检查，质量控制等也比较有帮助。
(3)可以监控像火山爆发、山体滑坡等突发的自然环境变化。
(4)对于变压器的套管过热，过载，接头松动，冷却管堵塞不畅，接触不良，三相负载不平衡等进行监测。
(5)对于电气装置的接触不良，过载，接头松动或，过热，不平衡负荷等隐患进行监测。
红外热像仪的应用范围愈来愈广泛，在科研领域、医疗领域、电子等行业都将发挥出举足轻重的作用。
