水准尺读数方法及图示【附图】
水准尺是水准测量使用的标尺，它用优质的木材或玻璃钢、铝合金等材料制成。常用的水准尺有塔尺和双面水准尺两种。那么，水准尺读数怎么看呢?以下为您介绍水准尺读数图解。
1、尺面分划为 1cm ，每 10cm 处( E 字形刻划的尖端)注有阿拉伯数字。
2、双面尺的红面尺底刻划：一把为 4687mm ，另一把为 4787mm 。

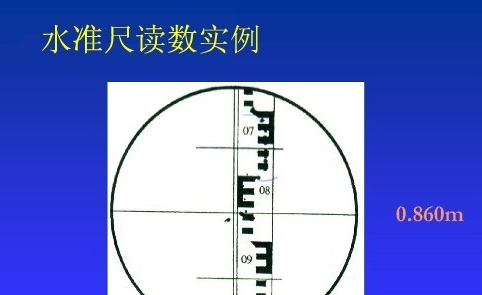

3、读法：用十字丝横丝在水准尺上按小到大的方向读数，读取米、分米、厘米、毫米(估读数)四位数字。如图读数0.860m
扩展资料：
水准尺类型：

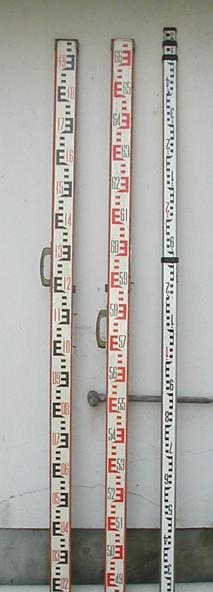

塔尺
塔尺是一种套接的组合尺，其长度为3~5m，由两节或三节套接在一起，尺的底部为零点，尺面上黑白格相间，每格宽度为1cm，有的为0.5cm，在米和分米处有数字注记。
折尺与塔尺的刻划标注基本相同，只是尺子可以一分为二对折。使用时打开，方便使用和运输。
尺长一般为3m，两根尺为一对。尺的双面均有刻划，正面为黑白相间，称为黑面尺（也称主尺）； 背面为红白相间，称为红面尺（也称辅尺）。两面的刻划均为1cm，在分米处注有数字。两根尺的黑面尺尺底均从零开始，而红面尺尺底，一根4.687m 开始，另一根从4.787m 开始。在视线高度不变的情况下，同一根水准尺的红面和黑面读数之差应等于常数4.687m和4.787m，这对常数称为尺常数，用K 来表示，以此可以检核读数是否正确。
精度分类：
按精度高低可分为精密水准尺和普通水准尺。
(1) 普通水准尺
材料：用木料、铝材和玻璃钢制成。
结构：尺长多为3 m，两根为一副，且为双面（黑、红面）刻划的直尺，每隔1 cm印刷有黑白或红白相间的分划。每分米处注有数字，对一对水准尺而言，黑、红面注记的零点不同。黑面尺的尺底端从零开始注记读数，两尺的红面尺底端分别从常数4787 mm和4687 mm开始，称为尺常数K。即K1=4.787 m， K2=4.687 m。
（2）精密水准尺
材料：框架用木料制成，分划部分用镍铁合金做成带状。
结构：尺长多为3 m，两根为一副。在尺带上有左右两排线状分划，分别称为基本分划和辅助分划，格值1 cm。这种水准尺配合精密水准仪使用。
