四通换向阀工作原理【附图】

以下为四通换向阀工作原理，一起来看看吧。

1、四通换向阀的构成

       四通换向阀主要由四通气动换向阀（主阀）、电磁换向阀（控制阀）及毛细管组成。主阀内由滑块、活塞组成活动阀芯，主阀阀体两端有通孔可使两端的毛细管与阀体内空间相连通，滑块两端分别固定有活塞，活塞两边的空间可通过活塞上的排气孔相通。控制阀由阀体和电磁线圈组成。阀体内有针型阀芯。主阀与控制阀之间有三根（或四根）毛细管相连，形成四通换向阀的整体。

2、四通换向阀的工作原理

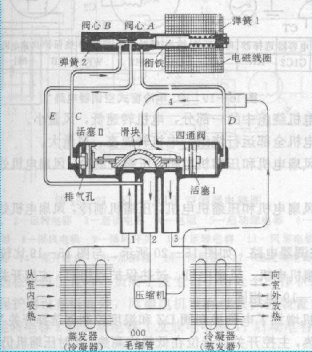

       主阀的管口（4）连接于压缩机高压排气口，管口（2）连接于压缩机低压吸气口。（1）、（3）两个管口分别连接蒸发器的出气口和冷凝器的进气口。按图所示，（3）接冷凝器进气口，（1）接蒸发器出气口。)

       当电磁阀不通电时，系统工作于制冷状态，控制阀因弹簧1的作用，阀心移至左端，处于释放状态，此时毛细管E与C连通。因为E接在低压吸气管上，所以毛细管C及主阀内左端空间均为低压，高压气体由主阀管口4进入主阀，经活塞I的排气孔使主阀内的右端空间成为高压，推动主阀阀芯移至左端，管口2与管口1连通而管口4与管口3连通，系统形成制冷循环状态。（如图所示）

当电磁阀通电时，电磁力吸动控制阀阀芯向右移动，毛细管E与D相连。主阀内右端空间成为低压，高压气体经活塞II的排气孔进入主阀内左端空间，推动阀芯移向右端，管口2与管口3连通而管口4与管口1连通，蒸发器、冷凝器的功能对换，系统转换成制热循环状态。

3、四通换向阀应用中的注意事项

a）四通换向阀的各接口焊接应严密、可靠，避免出现假焊、虚焊等不良现象；

b）四通换向阀不应出现与其它管路、部件碰撞、摩擦现象，以避免造成噪音及部件损坏等后果；

c）四通换向阀线圈应固定牢固，避免出现松动现象，影响四通阀吸合的可靠性；

d）四通换向阀在焊接时必须采取有效的降温措施，以防置在焊接过程中因高温引起阀芯变形，造成部件报废；

e）使用中四通换向阀的四根管路应为2热2凉，如出现温差过小或无温差，说明四通换向阀高、低压已经串气，应及时更换四通换向阀。

扩展资料：

三位四通电磁换向阀是为G系列叉车配套研制开发的新产品,并获得国家专利。是各类叉车电液换向的必备元件，为了确保质量，电磁阀的出厂试验标准，完全按照国际标准：在油温130度，额定电压负15%的苛刻条件下，满足性能要求。

三位四通电磁换向阀有三个缺点，体积大，防振，防水性能差，其使用环境受到极大的限制。 新型三位四通电磁换向阀在结构设计，工艺设计，材料选用等方面作了重大改进。体积比传统电磁阀减小1/3,具有很强的防震防水性能。

六通换向阀主要由阀体、密封组件、凸轮、阀杆、手柄和阀盖等零部件组成。阀门由手柄驱动，通过手柄带动阀杆与凸轮旋转，凸轮具有定位驱动与锁定密封组件的开启与关闭功能。

手柄逆时针旋转，两组密封组件分别在凸轮的作用下关闭下端的两个通道，上端的两个通道分别与管道装置的进口相通。反之，上端的两个通道关闭，下端两个通道与管道装置的进口相通，实现了不停车换向。

通过改变制冷剂的流动通道，改变制冷剂流向，转换冬夏两季空调系统冷凝器和蒸发器的功用：夏季制冷剂液体在蒸发器内蒸发吸热成为气体，在冷凝器中放热，用于室内供冷；冬季制冷剂液体在室外的冷凝器中蒸发吸收外界热量，在室内蒸发器中放热，用于室内供热,.
