压力传感器测试方法【干货技巧】

一、半导体压敏电阻式压力传感器的检测方法

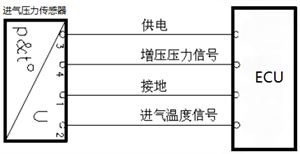

1）进气压力传感器的检测：

如上图所示：断开传感器插件、打开点火开关、万用表打到直流电压档测量3号针脚线束端对地电压应为5±0.5V，否则检修线路及ECU；测量4号针脚线束端对地电压应为5V（有的系统为0.5V），否则检查线路及ECU；将万用表打到电阻档，测量1号针脚线束端对地电阻应小于1Ω，否则检查线路及ECU接地是否可靠。

连接传感器所有线、打开点火开关、万用表打到直流电压档，测量进气压力信号线对地电压在1标准大气压力下（100kPa）约1.1V、否则检查插件的接触情况或更换压力传感器。

连接诊断仪：

在发动机不启动的情况下查看进气压力与大气压力是否大体一致，查看大气压力与海拔高度是否相符，如果大气压力与当地海拔基本相符而增压压力却相差很多，更换进气压力传感器（此时ECU一般会报大气压力信号故障）

注意：不同型号的进气压力传感器最大信号电压不同，有的是4.5V，有的是4.65V，所以不同型号的进气压力传感器不能互换。

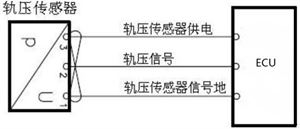

2）油轨压力传感器的检测：

如上图所示：

断开传感器插件、打开点火开关、万用表打到直流电压档测量3号针脚线束端对地电压应为5±0.5V，否则检修线路及ECU；测量2号针脚线束端对地电压应为5V，否则检查线路及ECU；将万用表打到电阻档，测量1号针脚线束端对地电阻应小于1Ω，否则检查线路及ECU接地是否可靠。

连接传感器所有线束、打开点火开关、万用表打到直流电压档、将油轨压力泄掉为0，

测量轨压信号线对地电压应为0.5V，否则检查两端插件接触是否牢靠或更换轨压传感器。

连接诊断仪，在轨压为0时查看轨压信号电压应为0.5V，否则更换传感器。

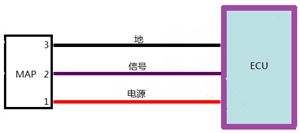

二、电容式压力传感器的检测方法：

还以进气压力传感器为例

1）断开传感器插件、打开点火开关、万用表打到直流电压档测量传感器1脚线束端对地电压应为5V；传感器2脚线束端对地电压应为0.5V，如果电压不符应检查线束或ECU。

2）连接传感器线束、

打开点火开关测量2脚信号线对地电压应为0V，否则更换传感器。

3）使用带有测量频率的万用表，分别检测发动机不启动时、怠速时及加速时各段频率是否与规定值相符（传感器型号不同频率有所不同）。

三、膜盒式压力传感器的检测：

膜盒式压力传感器发生故障主要是因为内部脏污导致发卡及膜片破损导致传感器失效；

膜盒式压力传感器很一般接有车辆系统电压检察时应连接电源、用万用表分别测量传感器在真空时及正压力时的信号电压是否呈正向变化，若无变化可能膜片损坏，可用口吸进气口，如果吸不住有漏气现象，则膜片破裂。

四、开关型压力传感器的检测方法：

当报警灯常亮时，可以将传感器接线拆下，如果此时报警灯不亮可考虑传感器损坏；

当报警灯不亮时，将传感器接线与地接触，如果报警灯点亮则传感器可能损坏。开关型压力传感器检测方法比较简单，当系统压力低于传感器内部触点结合的压力时用万用表测量接线端与壳体或回路之间的电阻应为0Ω，当压力高于规定值时接线端与壳体或回路之间的电阻应为无穷大，否则更换传感器。

以上各检测方法只是个人观点，仅供参考。
