直角式电磁脉冲阀工作原理图【附图】
以下为直角式电磁脉冲阀工作原理图，一起来看看吧。

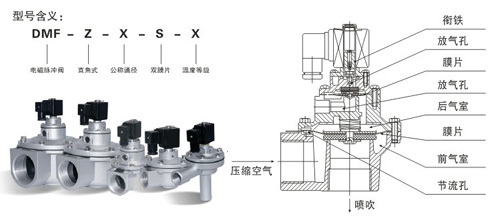

直角式脉冲阀构造与工作原理：直角式脉冲阀的特征是阀的空气进出口管呈90度直角，阀内的膜片把脉冲阀分成前、后两个气室,当接通压缩空气时,压缩空气通过节流孔进入后气室，此时气室压力将膜片紧贴阀的输出口，脉冲阀处于"关闭" 状态。 脉冲控制仪的dianxin号使电磁脉冲阀的衔铁移动，阀后气室放气孔打开，后气室声带失压，膜片后移，压缩空气能过阀输出口喷吹，脉冲阀处于"开启"状态。压缩空气瞬间从阀内喷出，形成喷吹气流。 TMF-Z（DMF-Z）直角式电磁脉冲阀技术参数如下：工作介质：清洁空气，ludian-20℃。 适应环境：温度-10+55℃；相对于湿度不大于百分之85。
喷吹气源压力：0.3-0.6MPa。 电磁先导阀工作电压、电流：DC24V，0.8A；AC220V，0.14A；AC110V，0.3A 脉冲阀的进气口接气包，出气口接喷吹管。连接时，螺纹间应以四乙烯生料带，以确保密封。连接时要注意，进气端螺纹近代入的长度不能大于螺纹连丝的三分之一处。
工作介质：清洁空气，ludian-20℃。直通式脉冲阀，直通式脉冲阀的构造特点是空气进出口zhongxin线在一条直线上，故称直通阀，脉冲阀膜片把脉冲阀分为前、后两个气室，接通压缩空气时脉冲阀处于关闭状态，开启动作原理与直角阀相同，只是气流喷射时的流动方向不同。直通式脉冲阀的优点就是安装方便，常用于是气箱脉冲除尘器；缺点是气流经过阀体阻力较大。TMF-T（DMF-T）直通式电磁脉冲阀与直角脉冲阀技术参数相同。
直角电磁脉冲阀是由电磁先导头，电磁脉冲阀膜片和阀体构成，电磁脉冲阀膜片的后腔面积大于前腔面积，这样确保气压作用力大，使得电磁脉冲阀膜片处于封闭方位，当电磁脉冲阀接受到脉冲操控仪的信号使电磁先导头吸合动柱，翻开卸荷孔，电磁脉冲阀膜片后腔的压力气体敏捷排出，膜片前腔的压力气体将膜片抬起，翻开通道，脉冲阀进行喷吹。直角式电磁脉冲阀电脉冲信号消失，电磁先导头的绷簧使动柱当即复位封闭卸荷孔，膜片后腔气体压力和绷簧作用力使膜片封闭通道，阀中止喷吹。 电磁脉冲阀 膜片上的阻尼孔，当先导头动柱抬起气体压力卸荷时，起到阻尼气流的作用，当卸荷孔封闭时，使压力气体敏捷充满到后腔，使电磁脉冲阀膜片封闭通道，中止喷吹。
以上便是直角电磁脉冲阀的工作原理，其有效正常工作温度在零下二十五摄氏度~八十五摄氏度之间，空气的相对湿度不要超过85%，否则直角电磁脉冲阀很容易被腐蚀而发生损坏。
