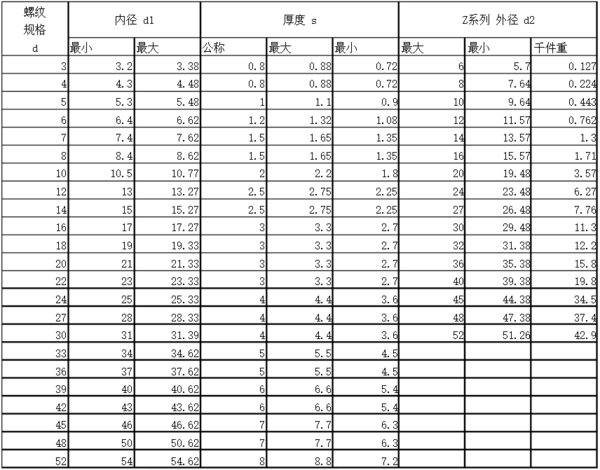

国标平垫规格表如下：

1、平垫规格标注方法：

用直径表示规格，所配螺母和直径一致，如果只是单纯的标注，一个阿拉伯数字，没有螺纹公称直径前面的螺纹特征代号"M"。

2、根据平垫圈性能等级，推荐使用材料：

100HV级的选用ST12、ST13及Q235、Q215、Q195等等，表面硬度可达到110HV左右；

140HV级的选用 08F、08Al及10、10F等等，表面硬度可达到140HV左右；

扩展资料：

平垫的作用：

1、加大螺丝与机器的接触面积。

2、消除弹簧垫在卸螺丝的时候对机器表面的损害。使用时必须是一弹簧垫一平垫，平垫挨着机器表面，弹簧垫在平垫和螺帽之间。

特点：

平垫片虽然有很多种材质，但是关于平垫片是这种比较特殊的零件，它的特点主要就是比较柔软，因为在螺母与器械之间的拧紧的过程出现较大的压力，都会出现各样的情况，就比如时间用久了，零件与零件之间出现了松弛的现象，那么整个器材可能就会出现未知的损坏，所以它就是介于二者之间，并且能够保护器材表面不会被磨伤。主要是它的使用范围特别的广，可以这么说需要组装的设备上面都有可能会使用到，只是说使用的材质和形状的不同而已。

原料：

可膨胀石墨(柔性石墨)由纯天然石墨经过化学处理和1000℃的高温处理而成，这种材料提供出色的耐热性和化学耐性，能很好的使垫片具有高弹性和低延展性特征。

应用：

用于各种工业上的管道法兰，换热器，阀盖等，以及液面计、水准仪上的特殊形状法兰。

石墨垫片以石墨线为材料，经编织整形而成。石墨垫片适用于高温、高压、强腐蚀性介质下工作的各类阀门、泵、反应釜等设备的填料函密封。

定义：

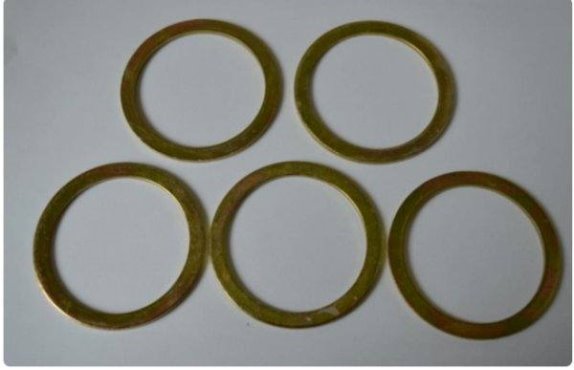

平垫圈通常是各种形状的薄件，用于减少摩擦、防止泄漏、隔离、防止松脱或分散压力。 许多材料和结构中都有这种部件，用于履行各类相似的功效。受螺纹紧固件的材料与工艺限制，螺栓等紧固件的支承面不大，因此为减小承压面的压应力保护被连接件的表面，其采用垫圈。　为防止连接副的松动采用防松的弹簧垫圈和多齿形锁紧垫圈、圆螺母止动垫圈以及鞍形、波形、锥形弹性垫圈。

平垫圈主要用于减小压强，当有的部位拧紧轴向力很大时，易使垫圈压成碟形，这时可改用材料和提高硬度来解决。

弹簧垫圈的锁紧效果一般，重要部位尽量少用或不用，而采用自锁结构。对于用于高速拧紧（气动或电动）的弹簧垫圈，最好采用表面磷化处理的垫圈，提高其减磨性能，否则易摩擦发热而烧坏或张口，甚至损坏被连接件表面。对于薄板连接处，不应采用弹簧垫圈结构。据统计，弹簧垫圈在汽车上使用得越来越少了。

齿形弹性垫圈中的连接齿形由于锁紧力大而且均匀，在汽车行业中使用较多，而间隔齿型的则少一些。

对于弹簧垫圈、弹性垫圈，根据国标，一般可选择 GB699-1999 《优质碳素结构钢》中的60 、 70钢和65Mn钢。
