气动角座阀内部结构

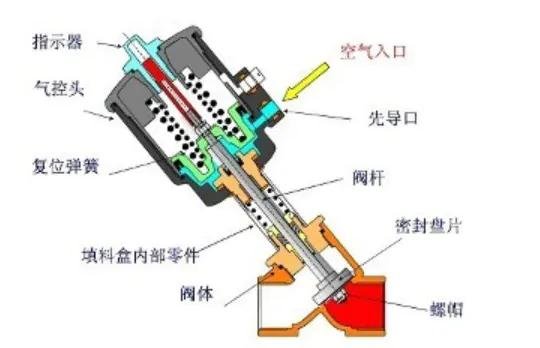

通过角座阀的结构图，我们可以了解到它的工作原理，结构图上指示比较明确，都会几点的方向指示，包括阀体实际也会看到标示，只不过通过结构图我们可以看到横切面的结构剖析，如下图是不是很清楚，每个地方都有标识，如指示器、介质入口、阀杆、弹簧、阀体、螺帽等等，已经很清晰明了了，如气动活塞角座阀，有常闭NC阀门，常开NO阀门。通过这些标识，我们在操作时会非常轻松简单一些。
角座阀是2/2路气动活塞阀，活塞致动器提供线性运动以将密封件从其座椅上抬起。由于阀座位于一定角度下，因此在打开位置时流量受到的阻碍最小，从而产生优异的流速和低压力损失。 它们用于调节液体，气体，蒸汽，真空甚至腐蚀性流体的流动。 即使在零压差下，它们也可以在高温和高粘度介质下运行。 坚固的设计使角座阀成为恶劣应用的热门选择，并且具有非常高的循环寿命。 因此，它们是球阀的长寿命替代品。 这些进口阀门也是进口电磁阀的合适替代品，特别是在污染的粘性介质中，典型的电磁阀会发生故障。 它们可以使用单作用或双作用构造操作，这对其额定压力有影响。
扩展资料：
分类：
气动角座阀按汽缸可分为：
单作用和双作用
单作用（气动头通常为一个孔）；工作原理；根据弹簧复位达到开启和关闭的作用，分为常开型与常闭型。
双作用（气动头通常为两个孔）；工作原理：给气控制其开关。
气动角座阀按管道安装类别可分为：
不锈钢气动丝扣（内螺纹）角座阀
不锈钢气动快装式角座阀
不锈钢气动法兰角座阀
气动角座阀按实际应用情况分为：
全不锈钢气动丝扣（内螺纹）角座阀
全不锈钢气动快装式角座阀
全不锈钢气动法兰角座阀
参数:
气动角座阀实际应用参数：
压力范围：0-1.6Mpa
介质温度：-10 ℃ ~+180 ℃
环境温度：-10 ℃ ~+60 ℃
不锈钢气动丝扣（内螺纹）角座阀规格：DN15-80
不锈钢气动快装角座阀规格：DN15-60
不锈钢气动法兰角座阀规格：DN15-100
全不锈钢气动丝扣（内螺纹）角座阀：DN15-65
全不锈钢气动快装式角座阀：DN15-65
全不锈钢气动法兰角座阀：DN15-80
