倾角仪的使用说明【解析】

以下为倾角仪的使用说明，一起来看看吧。

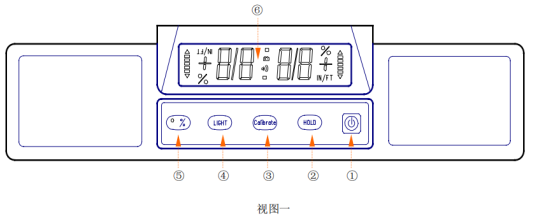

一、组成部分：

1、 开/关转换按钮①

2、测量数据保持按钮②

3、校准按钮③

4、液晶显示 LCD 背光灯按钮④

5、角度/百分比之间的转换按钮⑤

6、液晶显示 LCD ⑥

二、功能操作：

1、电池上电，液晶显示 LCD ⑥将全屏显示约 1 秒（如视图一），然后显示当前对应的角度和方向指示。比如：

2、 按一下开/关转换按钮①，可打开/关闭液晶显示 LCD ⑥。每次打开液晶显示 LCD，将显示如下内容约 3 秒钟：

然后，显示当前对应的角度和方向指示，进入测量状态。如果不使用或静止测量某一平面和倾角超过 5分钟，液晶显示 LCD ⑥会自动关闭，本电子倾角仪进入省电工作模式状态。再按一下开/关转换按钮①，倾角仪被唤醒，再次进入正常测量工作状态 ------可循环往复开/关转换“工作/省电”状态。

3、 按一下测量数据保持按钮②，电子倾角仪进入测量数据保持状态，液晶显示 LCD 将一直显示当前测量数据，同时，LCD 两侧的方向指示图标会闪烁：

这时，LCD 显示不会随电子倾角仪的移动或转动而改变，除非，再按一次测量数据保持按钮②，电子倾角仪再次进入测量工作状态，可继续进行测量。

4、 按校准按钮③，电子倾角仪可进入校准状态。（详见“四、倾角仪的校准）

5、 按一下 LCD 背光灯按钮④，场致背光灯点亮，照亮液晶显示屏，方便用户在夜间或光线不足的场合使用本电子倾角仪。再按一下背光灯按钮④，场致背光灯将关闭熄灭。

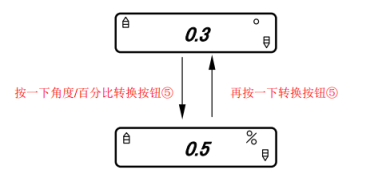

6、 按一下角度/百分比转换按钮⑤，LCD 显示的测量值将在“°”和“%”之间转换。比如：

7、电池低电报警：当电池电量不足（5.5V±0.5V）时，液晶显示 LCD 将闪烁显示低电图标“ ”。用户必须更换电池，才能正常使用及保证测量的准确性。

8、声音信号：当倾角仪的测量值达到 0°和 90°(0.0%)时，将会发出一个声音信号。提醒用户到达“相对的”水平/垂直面(或叫作“零/直”基准面)。

9、调整帮助：为了便于用户识别当前的倾角方向，特别是小的倾斜角，LCD 液晶显示屏两侧有可旋转指向垂直（0°— 45°）和水平面（45°— 90°）的箭头方向指示图标。

10、倒转测量显示：LCD 液晶显示屏全屏字符是上下对称的，所测量的倾角值数值、单位符号及方向指示图标可根据倾角仪的位置旋转，便于用户容易读取和识别。并且，测量的倾角值数值是以 0.1°或 0.1%的分辨率逐步显示的。

三、准确性的检查：

为了保证测量数值的准确性，控制测量误差，建议在使用前或更换使用者之前，要对倾角仪的准确性进行必要的检查，甚至重新对倾角仪进行校准。

1、把本电子倾角仪放在平面上（无论垂直还是水平都可以），并把它放在角落里或者标记它的位置，等待大约等 10 秒钟，从 LCD 读取倾角数值。

2、然后在所选的平面内绕该平面的垂直轴旋转 180°，并把电子倾角仪准确的放置在同一角落或标记的位置上，等待约 10 秒钟，再从 LCD 读取一次倾角数值。

3、如果两次读取的倾角数值有 0.1°（0.2%）的差异，对倾角仪必须进行重新校准。

4、用户也可用传统的水泡水平尺进行准确性的检查。在同一限定的位置和平面内，当水泡水平尺的气泡正好在两个环中心时，本电子倾角仪显示 0.0°- 0.1°或者 89.9°- 90°。否则，对倾角仪必须进行重新校准。注意：准确性的检查必须包括所有将要工作的平面。工作位置的选取对准确性有影响。

四、倾角仪的校准：

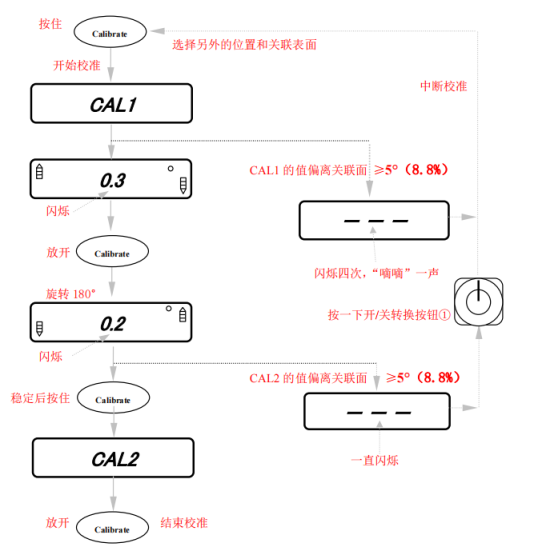

把倾角仪放在平面上（无论垂直还是水平都可以），并把它固定在某一角落里或标记它的位置。然后按一下开/关按钮①，大约等 10 秒钟后，按住校准按钮③，直到 LCD 显示“CAL1”，然后闪烁显示第一个测量角度值。放开校准按钮③，然后在所选的平面内绕该平面的垂直轴旋转 180°，并把电子倾角仪准确的放置在同一角落或标记的位置上，等待约 10 秒钟，在闪烁显示第二个测量角度值稳定后，则再按住校准按钮③，直到LCD 显示“CAL2”；放开校准按钮③，“嘀——”一声后，校准完毕。

注意：

A、 当按校准钮时，不要移动，摇动或晃动电子倾角仪。在水平或垂直的顶部平面，本电子倾角仪也能被校准。但要注意，用于校准的关联表面，必须不能与水平面或垂直面偏离超过 5°；如果在“CAL1”过程中，偏离大于 5°，则 LCD 将闪烁显示“---”四次，“嘀嘀”一声后，倾角仪自动返回测量状态，表明不能在该位置进行正确的校准，应选择另外的位置和关联表面进行校准。

如果在“CAL2”过程中，偏离大于 5°，则 LCD 将一直闪烁显示“---”，按校准按钮③无效，表明不能在该位置进行正确的校准，只有按一下开/关按钮①退出，再选择另外的位置和关联表面进行校准。

B、 在校准过程中，可随时按一下开/关转换按钮①，中断校准。

五、使用条件及技术参数：

1、 操作温度：-5℃到+50℃（+23℉到+122℉）

2、 存储温度：-20℃到+80℃（+4℉到+185℉）

3、电池电压：标准 9VDC 叠层电池。

4、 准确性(绝对精度)：0°和 90°位置为±0.1°

1°～89°位置为±0.2°

5、绝对不可将本电子倾角仪浸入水中。
