如何看懂液压图纸
对于理工科的新人就业者，特别是机械等相关的从业者来说，液压图纸的分析解读是避免不了的，如何更好更快的阅读液压图纸呢，本文就GROB液压图纸为例分享自己的一点经验，希望对您有帮助。

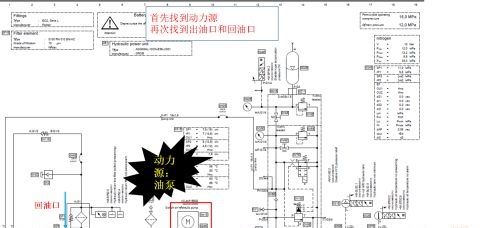

1.首先找到动力源
然后找到出油口和回油口；

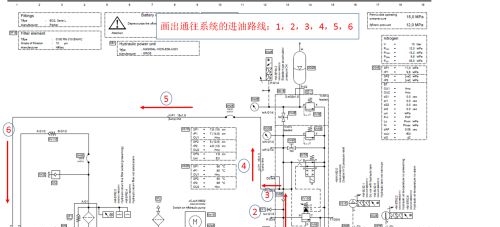

2.再次用笔（最好是铅笔）画出主油路进油的走向，根据进油油路的末端信息的，跳转至下一页；

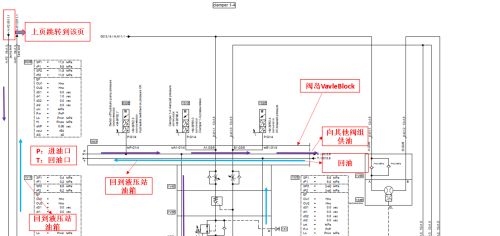

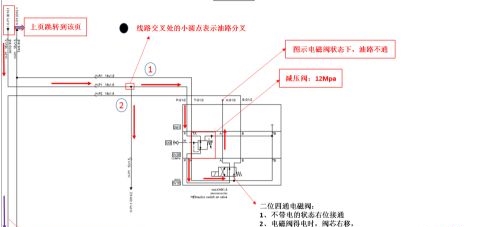

3.这时要注意油路中的“小圆点”，线路交叉处的小圆点表示油路分叉，这个地方要特别注意。然后分析油路中的阀组根据换向结果的不同如何供油的。
换向阀换向之后，进油油路走至末端，根据末端的志向信息继续跳转到下一页；
4.在该页面中出现了复杂的油路信息，首先还是要分析主油路的流向，分析各个阀的动作，这个动作导致进油油路的流向的变化。这个图纸中出现了阀岛，阀岛有阀座和进、回油孔。根据末端的志向信息继续跳转到下一页；

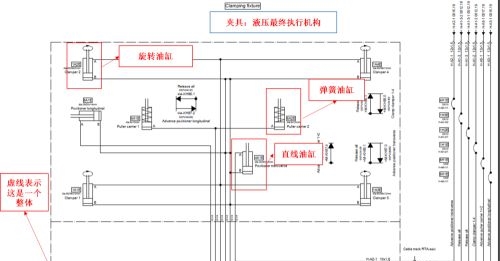

5.夹具的液压图纸。该页主要显示的是进油油路进入到最终的执行机构终端，有双作用液压缸，有弹簧复位式液压缸等；
6.总结：液压图纸的阅读方法汇总。
扩展资料：
液压技术理论知识：
1、力所能及的学习能找到的相关书籍。对于很多学习液压技术课程的人来说，大家所使用的书籍内容都比较经典陈旧，因此要借助资料来补充。
2、了解电液控制技术，很多人对液压传动比较了解，而电液控制技术则不然。现在的液压系统对这两方面都有要求，像比例阀、高速开关阀、伺服阀等这些液压控制的内容，都需要加深了解。
3、了解工程机械理论知识，现如今工程机械液压技术的书。内容大都来自样本和使用说明书，缺少必要的分析，因此需要额外花时间来了解。再者，还要跨越液压技术与工程机械液压专业术语的差异，比如单路稳流阀其实就是定流量阀。
熟悉液压元件：
1、随着液压技术元件技术的发展，应用领域不断扩大，现在很多液压元件图形符号都与发展跟不上，因此在平时工作与学习中，要学会收集与总结。
2、厂商标新立异的新符号不断出现，现如今很多液压系统油路图上的“新符号”，就连液压老手都感到麻烦。这时就需要从总体上分析其功能，从样本上找到标新立异的规律，帮助完成工作。
