常用的塞规有圆孔塞规和螺纹塞规。 圆孔塞规做成圆柱形状，两端分别为通端和止端，用来检查孔的直径。螺纹塞规是测量内螺纹尺寸的正确性的工具，可分为普通粗牙、细牙和管子螺纹三种。螺距为0.35毫米或更小的，2级精度及高于2级精度的螺纹塞规，和螺距为0.8毫米或更小的3级精度的螺纹塞规都没有止端测头。100毫米以下的螺纹塞规为锥柄螺纹塞规。100毫米以上的为双柄螺纹塞规。

塞规标准：

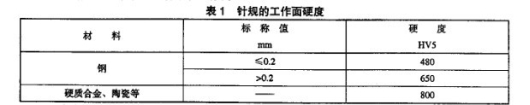

1、塞规工作面的硬度值应不低于表1的要求

2、非钢制塞规必须给出线膨胀系数，允差范围应在+ - 10%内。

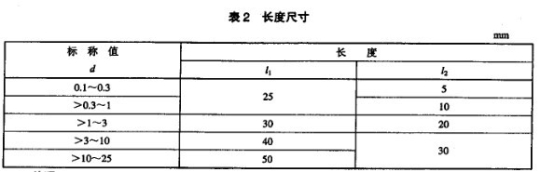

3、塞规的长度尺寸不应小于表2的要求

塞规应用在工件的精密测量上，因此在设计和生产上有以下的具体要求：

1、塞规的工作面不得有划伤、毛刺和锈斑等缺陷。

2、塞规的一端或两端，距离面1mm内采用适当宽度和它的组合角度尺的倒角。

3、质量特征

①粗糙度≤ Ra0.20um;热处理淬火:60~63HRC;

②产品精度:± 0.001mm，±0.002mm，+ 0.005mm，-0.005mm。

③间距(间隔):0.01mm;0.02mm;0.025;0.05mm，0.10mm。

④尺寸范围:公制0.10mm~30.00mm英制0.011inch~1.000inch

4、材质：高速钢(白钢)钨钢陶瓷

5、公制塞规：

①规格范围0.10mm~40.00mm;

②间隔：0.01mm、0.02mm、0.025mm、0.05mm、0.10mm、0.50mm、1.00mm；

③精度:±0.001mm、±0.002mm、±0.0005mm等

6、英制塞规：

①规格范围0.011in~1.000in;

②规格间距：0.001in、0.0005in等，

③精度：±0.001mm、±0.002mm、±0.0025mm、±0.005mm。

扩展资料：

塞规释义：[plug gauge] 一种量具,常用的有圆孔塞规和螺纹塞规。 　

圆孔塞规做成圆柱形状，两端分别为通端和止端，,用来检查孔的直径。螺纹塞规是测量内螺纹尺寸的正确性的工具。此塞规种类可分为普通粗牙、细牙和管子螺纹三种。螺距为0.35毫米或更小的，2级精度及高于2级精度的螺纹塞规，和螺距为0.8毫米或更小的3级精度的螺纹塞规都没有止端测头。100毫米以下的螺纹塞规为锥柄螺纹塞规。100毫米以上的为双柄螺纹塞规。

塞规的用处：

光面塞规是用来测量工件内孔尺寸的精密量具。光面塞规可做成最大极限尺寸和最小极限尺寸两种。它的最小极限尺寸一端叫做通端，最大极限尺寸一端叫做止端，常用的塞规形式如图所示，塞规的两头各有一个圆柱体，长圆柱体一端为通端，短圆柱体一端为止端。检查工件时，合格的工件应当能通过通端而不能通过止端。
