水准仪的基本结构

水准仪主要有三部分组成,一起来看看吧：

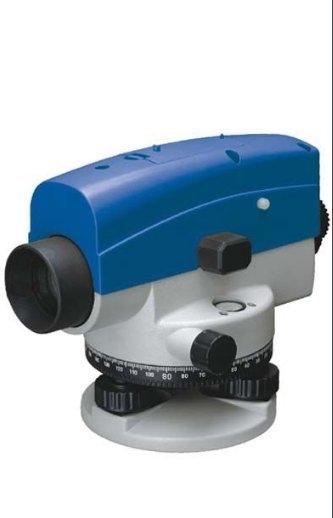

望远镜、水准器、基座。望远镜的作用主要是瞄准目标，其次是测量距离。主要有物镜、调焦透镜、十字丝分划板和目镜构成。

水准器是用来指示水准仪的视准轴是否水平或竖是否铅垂的一种装置。依形状分为管状水准器和圆水准器。基座的作用是支撑仪器上部，并通过中心螺旋与三脚架连接。

基座主要由轴座、脚螺旋三角压板和底板构成。

拓展资料：

操作要点：

在未知两点间，摆开三脚架，从仪器箱取出水准仪安放在三脚架上，利用三个机座螺丝调平，使圆气泡居中，跟着调平管水准器。水平制动手轮是调平的，在水平镜内通过三角棱镜反射，水平重合，就是水平。将望远镜对准未知点（1）上的塔尺，再次调平管水平器重合，读出塔尺的读数（后视），把望远镜旋转到未知点（2）的塔尺，调整管水平器，读出塔尺的读数（前视），记到记录本上。

计算公式：两点高差=后视－前视。

校正方法：

将仪器摆在两固定点中间，标出两点的水平线，称为a、b线，移动仪器到固定点一端，标出两点的水平线，称为a’、b ’。计算如果a－b≠a’－b ’时，将望远镜横丝对准偏差一半的数值。用校针将水准仪的上下螺钉调整，使管水平泡吻合为止。重复以上做法，直到相等为止。

保养与维修：

1．水准仪是精密的光学仪器，正确合理使用和保管对仪器精度和寿命有很大的作用

2．避免阳光直晒，不许可证随便拆卸仪器

3．仪器有故障，由熟悉仪器结构者或修理部修理

4．每个微调都应轻轻转动，不要用力过大。镜片、光学片不准用手触片

5．每次使用完后，应对仪器擦干净，保持干燥。

水准仪怎么测距离？

(1)安置仪器，熟悉水准仪基本构造、各部件名称和作用

1)选择坚固、平坦、空阔的地方打开三角架，使三角架的三条腿近似等距，架设高度应该适中，架头应该大致水平，架腿制动螺旋应该固紧；

2)打开仪器箱，双手取出水准仪，将仪器小心地安置到三角架顶面上，用一只手握住仪器，另一只手松开三脚架中心连接螺旋，将仪器固定在三脚架上；

3)对照教材，观察仪器的各个部件的构造，熟悉各螺旋的名称和作用，试着旋拧各个螺旋以了解其功能。

(2)学习水准仪粗略整平、瞄准水准尺、精平与读数的操作流程

1)粗略整平

粗略整平是借助圆水准器的气泡居中，使仪器竖轴大致铅直，从而视准轴粗略水平。如图2.1.3（a）所示，气泡未居中而位于a处；则先按箭头所指方向，用双手相对转动脚螺旋①和②，使气泡移动到b的位置（图2.1.3（b））；再左手转动脚螺旋③，即可使气泡居中。在整平的过程中，气泡移动的方向与左手大拇指运动的方向一致。

2)瞄准水准尺

①将望远镜对着明亮的背景，转动目镜螺旋，使十字丝清晰；

②松开制动螺旋，转动望远镜，采用望远镜镜筒上面的照门和准星瞄准水准尺，然后拧紧制动螺旋；③从望远镜中观察，转动物镜螺旋进行对光，使目标清晰，再转动微动螺旋，使竖丝对准水准尺；④眼睛在目镜端上下微微移动，若十字丝与目标影响有相对移动，则应重新仔细地进行物镜对光，直到读数不变为止。

3)精平

眼睛通过位于目镜左方的符合气泡观察窗看水准管气泡，右手转动微倾螺旋，使气泡两端的像吻合，即表示水准仪的视准轴已精确水平。

4)读数

观察十字丝的中丝在水准尺上的分划位置，读取读数。

(3)进行闭合或附合水准路线测量

1)选定一条闭合或附合水准路线，长度以安置4~6个测站为宜，确定起始点及水准路线的前进方向；

2)在起始点和第一个待定点分别立水准尺，在距该两点大致等距处安置仪器，按照粗略整平、瞄准水准尺、精平与读数的操作流程，分别观测后视读数和前视读数，计算高差1h，然后将仪器搬至第1和第2点的中间设站观测，得到2h，依次推进测出3h、4h、…；

3)根据已知点高程及各观测站的观测高差，计算水准路线的高差闭合差，并检查是否超限，如果超限，则应重新观测；如没有超限，则对闭合差进行分配，进而推算出各待测点的高程。
