一体化温度变送器检定规程

WZPB一体化温度变送器是温度传感器与变送器的完美结合，以十分简捷的方式把 -200~+1600 ℃ 范围内的温度信号转换为二线制 4~20mA DC 的电信号传输给显示仪、调节器、记录仪、 DCS 等，实现对温度的精确测量和控制。一体化温度变送器是现代工业现场、科研院所温度测控的更新换代产品，是集散系统、数字总线系统的必备产品。大多数朋友对一体化温度变送器是什么很熟悉，但对一体化温度变送器检定规程很陌生，现在，小编带大家了解一下吧。

1  目的

为规范在线使用的一体化温度变送器的校验工作，特制定本规程。

2  适用范围

本规程适用于本公司所有在线使用的一体化温度变送器。

3  主要内容

一体化温度变送器在安装后投运前必须进行校验后方能启用。在正常运行中校验周期一般为每年一次，若中途发现测量值误差过大，也应及时给予校验，以确保仪器仪表的准确度。

3.1  校验工具

螺丝刀，精密电流表，24V稳压电源，劲仪过程校验仪。

3.2 一体化温度变送器检查

检查变送器表面清洁、干燥、完整，接线柱和调整螺丝无锈蚀，无滑牙或烂牙老化，连接导线绝缘良好，发现问题及时解决。

3.3一体化温度变送器校验

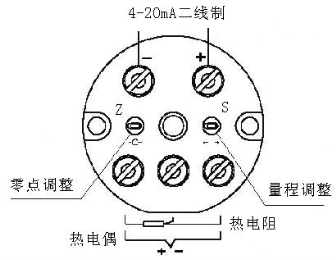

3.3.1一体化温度变送器示意图

3.3.2  一体化温度变送器校验步骤

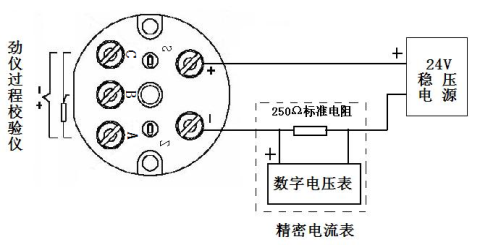

3.3.2.1 按接线图所示接线，一般输入热电阻或热电偶信号，以及24V DC均由劲仪过程校验仪的输出供给，注意热电阻信号连接劲仪过程校验仪的Ω输出，且热电阻温度变送器的B、C端短接。热电偶信号连接劲仪过程校验仪的mV输出。4-20mA信号可以由劲仪的mA测量档测得，也可直接通过精密电流表测得，注意接线时的正负端连接。

3.3.2.2  按劲仪过程校验仪的“分度号”键，根据热电阻变送器、热电偶变送器铭牌的分度号选择（例如Pt100，S型，K型等），输入对应的分度号编号，并按“ENTER”键确认。

3.3.2.3  根据温度变送器的量程，直接输入量程下限值的温度值（例如0-200℃，输入“0”按“ENTER”确认，调整电位器Z，使电流表的读数为4mA，改变信号源，使之等于量程的上限值（例如0-200℃，输入“200”按“ENTER”确认），调整电位器S，使电流表的读数为20mA即可。

3.3  注意事项

3.3.1  温度变送器电源必须小于36V DC，绝对不能将高压市电接入回路。

3.3.2  温度变送器的校验是一个技术要求较高的工作，非专业人员，无校验用的仪器请不要随便调节二个电位器，造成精度下降甚至不能正常工作。

3.3.3  校验时由于二个电位器之间互相有影响，必须反复调零和调满度，直到能满足精度要求，校验工作才算完成。

3.3.4  温度变送器输出电流为27.3mA时，是热电阻短路；没有电流输出，是接线错误。

4  附件

附表：YG-R-12075温度变送器校验记录。
