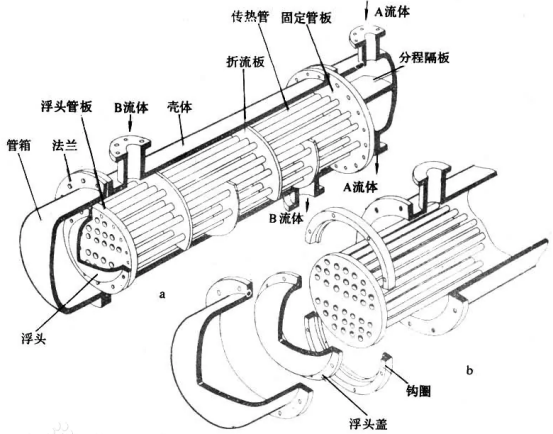

浮头式换热器结构
浮头式换热器结构
在凹型和梯型凹槽之间钻孔并套丝或焊设多个螺杆均布，设浮头法兰为凸型和梯型凸台双密封，分程隔板与梯型凸台相通并位于同一端面的宽面法兰，且凸型和梯型凸台及分程隔板分别与浮头管板凹型和梯型凹槽及分程凹槽相对应匹配，该浮头法兰与无折边球面封头组配焊接为浮头盖，其法兰螺孔与浮头管板的丝孔或螺杆相组配，用螺栓或螺帽紧固压紧浮头管板凹型和梯型凹槽及分程凹槽及其垫片，该结构必要时可适当加大浮头管板的厚度和直径及圆筒的内径，同时相应变更加大相关零部件的尺寸；另配置一无外力辅助钢圈，其圈体内径大于浮头管板外径，钢圈一端设法兰与外头盖侧法兰内侧面凹型或梯型密封面连接并密封，另一端设法兰或其他结构与浮头管板原凹型槽及其垫片或外圆密封。
优缺点:
优点
（1）管束可以抽出，以方便清洗管、壳程；
（2）介质间温差不受限制；
（3）可在高温、高压下工作，一般温度小于等于450度，压力小于等于6.4兆帕；
（4）可用于结垢比较严重的场合；
缺点
（1）小浮头易发生内漏；
（2）金属材料耗量大，成本高20%；
（3）结构复杂
制造工艺:
选取换热设备的制造材料及牌号，进行材料的化学成分检验，机械性能合格后，对钢板进行矫形，方法包括手工矫形，机械矫形及火焰矫形。
备料－－划线－－切割－－边缘加工（探伤）－－成型－－组对－－焊接－－焊接质量检验－－组装焊接－－压力试验
特点:
浮头式换热器的一端管板固定在壳体与管箱之间，另一端管板可以在壳体内自由移动，这个特点在现场能看出来。这种换热器壳体和管束的热膨胀是自由的，管束可以抽出，便于清洗管间和管内。其缺点是结构复杂，造价高（比固定管板高20%），在运行中浮头处发生泄漏，不易检查处理。浮头式换热器适用于壳体和管束温差较大或壳程介质易结垢的条件。
