测长仪的结构组成和测量原理【下载】
测长仪主要结构：

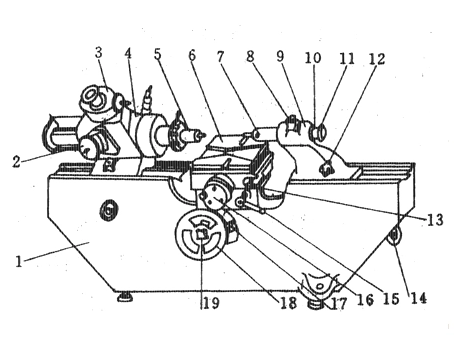

如《测长仪主要结构图》所示：
1-底座；
2、11-微动手轮；
3-读数显微镜；
4-测量座；
5-测量轴；
6-万能工作台；
7-微调螺钉；
8-尾管紧固手柄；
9-尾座；
10-尾管；
12-尾座紧固手柄；
13-工作台转动手柄；
14-平衡手轮；
15-工作台摆动手柄；
16-微分筒；
17-限位螺钉；
18-工作台升降手轮；
19-锁紧螺钉。
19-锁紧螺钉。
测长仪测量原理：
1. 标准器：采用高精度光栅系统作为反馈X 轴向距离的标准器；
2. 测量原理：利用头座的测力并使用测帽球面（针对平面物体测量-如量块，校对杆，千分尺，卡规等）接触被测平面，五轴工作台的水平方向浮动，使得尾座测帽球面与被测件另一平面接触；从而测得两测帽球面顶点间的距离；利用头座的测力并使用平面测帽的平面（针对圆周外径测量，如光面塞规，针规及棒材）接触被测平面，五轴工作台的水平方向浮动，使得尾座测帽球面与被测件另一平面接触；从而 测得两测帽平面间的距离；利用头座测力并使用平面测帽接触三针使三针与螺纹塞规螺纹槽中径截面点接触，得到平面测帽间的距离，并加上三针针径，使用三针法计算得到螺纹单一中径；利用T 型测球与螺纹环规内螺纹槽中径截面点分别接触，得到一组螺纹中截面中径数据，并通过三针法计算得到螺纹单一中径；
3. 数据修正：通过测力修正系统及温度修正系统将X 轴向光栅反馈的数据进行修正得到正确的X 轴标准长度数值；
4. 软件标准及数据计算：软件系统内置多个标准，并通过对应标准的数据计算得到检定所需数据（如螺纹的单一中径，量块的标准长度，光面规的真值等。
扩展资料：
测量仪功能：
万能测长仪具有精度高、使用方便、功能强等优点，能够检定精密量具、精密量规，如块规、环规、塞规、卡规、螺纹规、花键规、表类、尺类。还可以检测各种精密工件内外尺寸，如齿轮、花键、校对棒、非标量规等，具有通用性强的特点。
