在生产精度较高的产品时，我们都需要使用二次元来测量产品相关尺寸，为了生产、检测过程中更高精度测量产品数据，测量前我们都需要校正二次元的精度，同时在每次开机首测、调试放大倍数后都必须使用于二次元的进行校正操作。

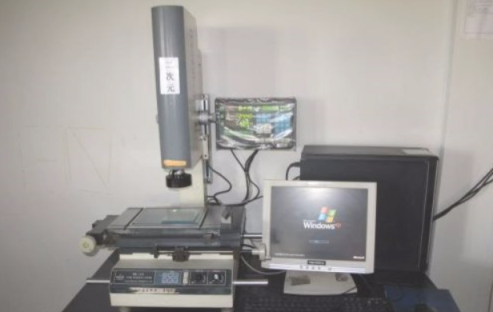

- 将电脑、二次元等相关设备逐一打开，点开二次元的测量桌面图标。
- 把校正版放在测试台面上，字符2014朝上，校正版 要水平放置在测试台上，并且无异物遮挡或踮起。
- 找到校正板的圆，关闭上LED灯，调试镜头将分辨率调到最佳，将校光灯（下灯）调到最佳。

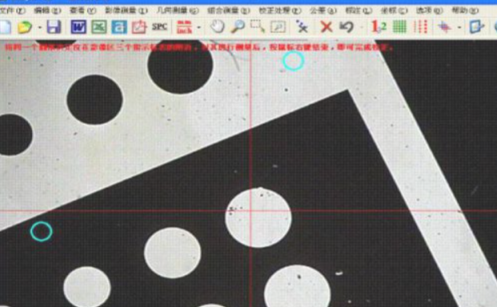

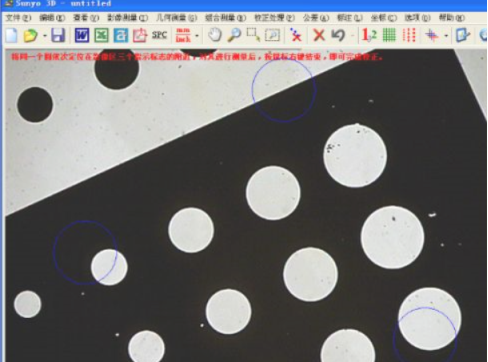

- 点击测量桌面图标“校正处理菜单下的影像校正－三圆”此时屏幕会出现三个圆，将屏幕上的三个圆依次摇到基准圆的边部或内部，每摇到一个圆点击鼠标左键此时会出现一个蓝色的圆（注：基准圆不要出屏幕外），然后点击鼠标右键屏幕会出现校正成功以及放大倍数（如图)，点击确定然后测基准圆。

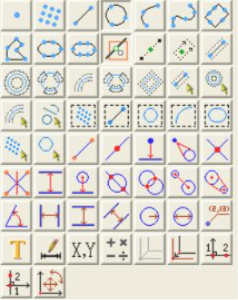

- 标定完成后，测量标准件上的圆孔（圆孔上有标准尺寸），测量时点击自动捕捉边缘点和圆命令（如图），然后在基准圆的边缘捕捉三个点以上点击鼠标右键绘出一个圆，则会自动生成尺寸，若测量尺寸与标准尺寸相符（公差±0.005mm），设备完好；反之超出公差范围，设备可能有异常，应及时与供应商联系。
- 每次校准后由校准人员记录校准时的放大倍数，校正时间，人员和校正的误差值，供测量人员实际测试时考虑误差值。
注意事项：
1.校正前，检查图像是否已联进来，移动X、Y轴丝杆，检查数据是否已联进来
2.校正前，检查物镜(镜头)倍数刻度与所用之比例尺是否相对应
3.放置治具和产品时要轻拿轻放
