什么是机床测头？
中图仪器COMP40机床测头是一种可安装在CNC机床等大多数数控机床上，并让该数控机床在加工循环中不需人为介入就能直接对刀具或工件的尺寸及位置进行自动测量，并根据测量结果自动修正工件或刀具的偏置量的革新式机床测量设备。
机床测头工作原理：

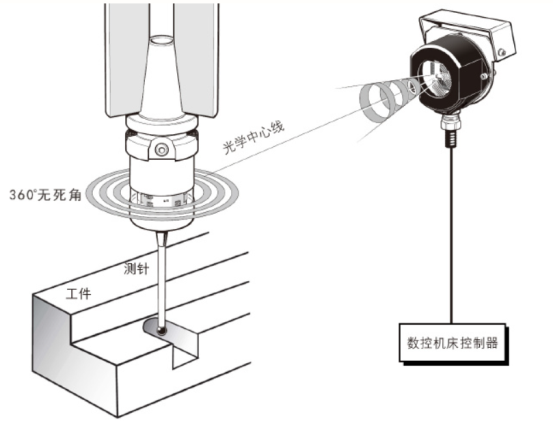

在测头内部有一个闭合的有源电路，该电路与一个特殊的触发机构相连接，只要触发机构产生触发动作，就会引起电路状态变化并发出声光信号，指示测头的工作状态；触发机构产生触发动作的唯一条件是测头的测针产生微小的摆动或向测头内部移动，当测头连接在机床主轴上并随主轴移动时，只要测针上的触头在任意方向与工件（任何固体材料）表面接触，使测针产生微小的摆动或移动，都会立即导致测头产生声光信号，指明其工作状态。
机床测头对数控机床的作用：
1.代替人工做自动分中、寻边、测量，自动修正坐标系，自动刀补；
2.对大型复杂零件在机床上直接进行曲面的测量；
3.能提升现有机床的加工能力和精度，大型单件产品在线修正一次完成，不再二次装夹返工修补；
4.批量分中一次完成，首件调机、打样、确定生产方案方便快捷；
5.减少机床辅助时间，降低制造成本。
在数控机床上采用测头进行测量的工作原理：
在数控机床上采用测头进行测量时，先将测头安装在机床的主轴上，然后操作者手动控制机床移动，使测头测针上的触头与工件表面接触，由于机床的数控系统实时地记录并显示主轴的位置坐标值，因此，可以结合测针的触头与工件的具体位置关系，利用机床主轴的坐标值换算出工件被测量点的相关坐标值。获得工件的各个被测量点的相关坐标值以后，再根据各坐标点的几何位置关系进行相关计算，便可以获得最终的测量结果。
扩展资料：
按功能分类，可分为工件检测测头和刀具检测测头。
机床测头分类
按功能分类，可分为工件检测测头和刀具检测测头。
按信号传输方式分类，则可分为硬线连接式、感应式、光学式和无线电式四种方式。
具体传输方式的选择取决于应用场合。
机床测头安装
可安装在数控车床、加工中心、数控磨床等大多数数控机床上。在加工循环中不需人为介入，直接对刀具或工件的尺寸及位置进行测量，并根据测量结果自动修正工件或刀具的偏置量，使同样的机床能加工出更高精度的零件。
