4常用测试仪器及测试方法

4．1 常用测试仪器

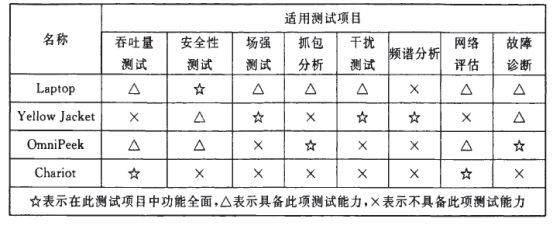

目前涌现出一批性能优秀的WLAN测试仪器，现将其主要特色与适用范围总结在

下表之中：

1)Laptop系统由笔记本电脑，高性能测试无线网卡和测试软件组成，是一款全面的WLAN无线网络测试软件，界面友好，几乎涵盖了所有WLAN日常优化测试项目，在安全性测试方面性能优异，适用于日常优化与故障查找。

2)Yellow Jacket系统是一款便携的手持式测试仪器，由PDA和相关附件、软件组成。小巧便携是该仪器的一大特色。在场强测试、干扰测试中性能优异，并具有频谱分析的功能。适用于日常维护、现场查勘。

3)OmniPeek是一套网络实时监测系统，具有强大的抓包解码能力，根据所获取的信息进行流量智能分析、故障诊断和网络评估。

4)Chariot是一款专业的应用层吞吐量测试软件，能提供数百个测试对，对网络进行压力测试。在网络评估方面性能优异，并能对网络设备进行高负荷的压力测试以测试设备的可靠性。

4．2 常用测试方法·

4．2．1压力测试

压力测试适用于WLAN网络建成后的验收测试，通过高负荷的网络流量测试设备的可靠性及网络各方面的承受能力。

压力测试前需用Yellow Jacket、laptop等仪器测定测试区域内的场强分布、制定出合理的测试方案。在条件允许的情况下使用大量终端，用Chariot对网络进行长时间、高负荷的测试。Chariot可测出网络吞吐量、延迟、丢包率等重要参数，并可以模拟用户行为进行测试，评估出网络质量。

4．2．2性能监控

可以使用网管系统及OmniPeek对设备实施性能监控，其告警功能能帮助工程师快速定位故障，其性能统计报告也可以为优化工作提供详实的数据信息。

4．2．3日常优化测试

日常优化测试包括：网络ping包成功率测试、网络ping包时延测试、AP间切换成功

SIM卡认证接人成功率测试、SIM卡认证下线成功率测试、MAC地址认证接人成功测试，FTP上下行速率测试，网站访问成功测试，网站访问首页刷新时延测试，WEB认证接入成功测试，WEB认证接入时延测试，WEB认证下线成功测试，SIM卡认证接入成功率测试，SIM卡认证下线成功率测试，MAC地址认证加入成功率测试，多SSlD系统接入成功率测试、强制Info页面推送成功率测试、lnfo系统认证成功率测试、官方网站首页显示时长测试、通过Info访问公网成功率测试、FTP下载速率对比测试测试、网站访问时延对比测试测试、场强信噪比干扰检测等。可利用第三方评估测试软件进行自动化的脚本测试。一旦在测试中发现问题，可以用Yellow Jacket、laptop现场定位问题，如不能解决，可以详细记录测试日志配合性能报表及OmniPeek系统进行分析。

5 WLAN日常优化中的常见问题

5．1 隐藏站点问题

5．1．1远近效应

无线通信网络存在着“远近效应”，即在各STA均以相同功率发射信号时，AP接受到近处STA的发射功率将远远大于远处STA的发射功率，这样近处大功率信号对远处小功率信号产生很强的干扰，使之无法正常通信。WLAN网络为了避免“远近效应”而使用了CSMA／CA(载波监听多址接入／碰撞避

免)机制。其原理是设备在开始新的发送前必须先监听介质，如果介质上有信息正在传输，该无线客户端将不会发送信息。这样就能有效的克服“远近效应”。

5．2．2隐藏站点

由于WLAN采用了CSMA／CA机制，会带来一个新的问题——隐藏站点。

隐藏站点问题是在无线局域网上遭遇到一个STA不能侦测一个或STA已经被联人无线局域网的情况。

STAl与STA2都在AP的通信范围内，同时向AP发送数据，但由于STAl并不能监听到STA2的载波，这样就造成了传输介质上的冲突，导致吞吐量下降：如果遇到这样的问题，应首先使用测试工具定位发生问题的AP及STA。有两种方法可以解决这个问题：

1)移动STA

2)然后调整AP中的RTS／CTS设置

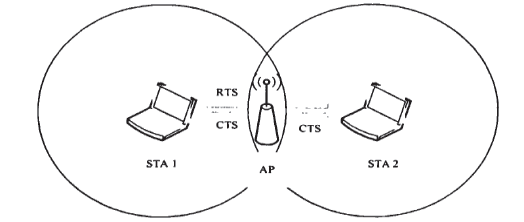

RTS／CTS协议的原理如下图所示：

如STAl欲向AP发送数据，必先发送RTS帧提醒AP，随后AP应答CTS，阻止在AP覆盖范围内的所有站点发送数据(但不包括STAl)，当STA2收到CTS后，不向B发送数据而避免了冲突即，在AP周围的所有STA中只有STAl能发送数据。这样就有效的避免了隐藏站点的问题。但如果这个隐藏站点在网络吞吐量上拥有较小的冲突，那么激活RTS／CTS可能会

对吞吐量造成负面影响。所以除非怀疑无线单元内含有隐藏结点，否则对于大多数网络，不需要启用RTS／CTS或谨慎设置RTS／CTS阀值。如联信永益的AP支持的RTS／CTS阀值范围是0,--．,2347字节。如果设置为2347(默认设置)，则将禁用RTS／CTS机制。如果设置为0，RTS／CTS机制将应用于所有的数据包。如果设置为0—2347之间的某个值，访问点将对大于或等于制定大小的数据包使用RTS／CTS机制。

5．2干扰问题

5．2．1多径效应

多径效应指的是主信号叠加复制或在发射器和接受器之间由于物体反射波导的主信号受到影响的情况。多径效应主要是由微波的反射导致，所以在设计时，容易反射无线信号的障碍物，例如金属的遮蔽物、水、和金属的房顶，应该尽可能移开或避免在信号传播的路径上。在优化工作中，可以通过调整天线位置、方向或使用双天线的手段来解决。

5．2．2频率干扰

当无线局域网设备发射的微波信号再空中传播时，可能会受到同类设备使用的邻近信道或相同信道的干扰。同频或邻频干扰会影响网络的整体性能。当网络性能下降时，需要考虑是否存在同频或邻频干扰，可以使用测试仪器对无线信道进行搜索，如发现同频、邻频现象则等进行频率修改。另外，工作在2．4G频段上的设备都会对WLAN网络等造成干扰，比如：微波炉，蓝牙耳机等。

结论

目前我国WLAN大规模应用尚处于起步阶段，对规划、测试及优化方面的工作的研究也处于初级阶段。但大量的优秀测试仪表已经出现，能帮助优化工程师很好的完成工作。熟悉各种仪表的特性加之合理利用，逐步积累经验，能使得WLAN规划、测试优化工作事倍功半。
