垂直度测量仪器使用方法【干货技巧】

以下为垂直测量仪使用规程，一起来看看吧。

本规程适用于起重机安装、维修施工过程有垂直度要求的测量，如测量起重机车轮的垂直偏斜。

本仪器利用永久磁铁吸咐作用和外径千分测量功能，能迅速、准确地得到被测物体的垂直偏差。

 一、 仪器的结构

1、 带有永久磁铁的底座；

2、 活动块以及其上的水平仪，外径百分尺杆；

3、 连接底座与活动块的铰轴；

4、 调整弹簧及固定用的双头螺栓和滚花旋帽；

5、 起固定及调整作用的沉头螺栓。

二、测量误差

该仪器测量示值误差是+-0.02/400。

三、测量的操作

a) 清除物体被测局部表面的油渍和污物，以便于磁铁的吸引。

b) 清洁仪器底座的结合面后，将仪器垂直吸到被测物体面上，底座与被测面结合

60%以上，磁铁吸附牢固即可。

c) 观察水平仪上的水泡移动的方向，如水泡移向图示位置的左铡，物体为外倾，

既可往下进行。但是水泡移向右侧，物体为内倾，此时需将仪器移到被测位置

的对应面，测量此物体向内的偏斜误差。

d) 首先拧动初调旋钮，听到棘轮咔咔的响声立即停止。

e) 观察百分尺杆各部位的刻度。记录：刻度尺上的水平长线所对应微调旋钮上的

读数，微调旋钮左端边缘所对应刻度尺上的读数。刻度尺每一格为1mm ，微调旋钮上每一格为0.01mm，一周为500μm ，旋转一周在刻度尺上移动0.5mm

f) 轻稳拧动微调旋钮，调整水平仪，使水泡正好处于刻度线的中间位置。

g) 此时既为此物体的垂直偏斜误差。

四、举例说明

测量ф630mm大车轮垂直偏斜，车轮外倾。

技术要求：车轮垂直偏斜不大于L/400。 式中：L—测量长度。

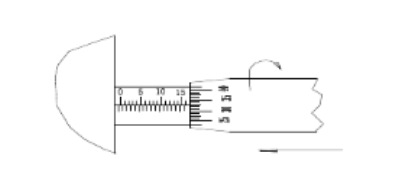

h) 前述测量步骤省略。拧动初调旋钮，听到棘轮咔咔响声，设此时观察到的百分

尺主读数(如图一)：此时刻度尺长线对应微调旋钮10，微调旋钮对应刻度尺实际读数为15.10mm。

             初调后读数  （图一）

i) 拧动微调旋扭，同时观察水平仪水泡的移动，当水泡移至水平仪刻度中间，(如图一)A向所示，立即停止调整。

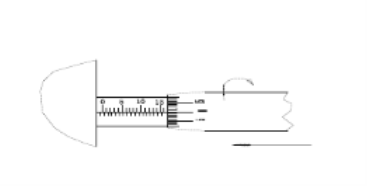

观察百分尺的读数(如图二)，此时刻度尺长线对应于微调旋钮32，微调旋钮对应刻度尺实际读数为14.82mm，实际微调旋钮转过28个格。

既：15.10 – 14.82 = 0.28mm

微调后读数  （图二）

J、校核

仪器实际测量长度200mm，见(图一)，技术要求：L/400

(2×0.28) / (2×200) < 1/400    符合要求。

 实际上每次将读数×2，如小于1mm，就表示车轮垂直倾斜合格。

K、维护与校验

1）本仪器使用时轻拿轻放，使用后装专用的盒内妥善保管；

 2）每次使用前检查仪器各附件有无松动和缺损，确认无误方可使用；

 3）定期到有资质的检验部门进行校核，以保证测量的准确性。
