同心度测量仪使用方法【干货技巧】

同心度测量仪用于离心泵、压缩机、风机、发电机等各种转动设备的两轴找同心度工作（又称对轮找正）。广泛用于石化、发电、造纸、纺织和机械等行业。具有结构合理、精度高、误差小、适用范围广泛、使用维护方便等特点、是理想的测量工具。

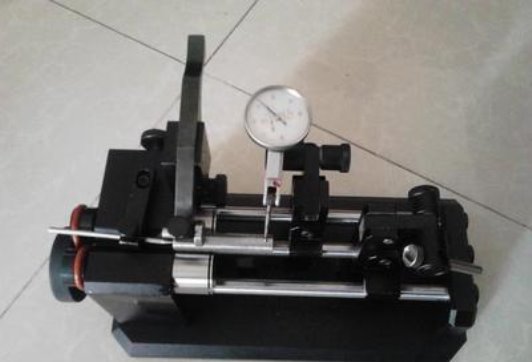

使用方法：

1、根据被测工件大小调节“压轮”高度，使“压轮”能够以合适的压力压住被测工件。

2、通过“操作手柄”升起“压轮”，将被测工件放置在“旋转工作轴”上，然后将“压轮”归位。

3、调节“表架”的高度，并将其移动，使千分表（百分表）测头接触被测工件表面，调整表盘指针归零。

4、调节“杠杆表”测头至被测工件合适位置，并使之接触工件表面，调整表盘指针归零。

5、旋转手轮，根据实际情况微调表头，完成读数。 维护与保养 所有部件都应保持清洁，若有细小灰尘，可用吹气球吹去，若有油渍或指印，请使用棉纱轻轻抹去。 同轴度测量仪是一种精密仪器，禁止自行拆装，以防止降低仪器的测量精度或者损坏仪器。 同轴度测量仪不使用时，并用防尘罩盖好，以避免灰尘；涂上防锈油并贮藏在干燥的地方，以避免生锈。

扩展资料：

同心度如何测量：

1、游标卡尺：针对较简易产品且加工精度要求不高的产品主要采用手动测量（游标卡尺）进行管控。缺点：测量精度不高，相比较其他测量方法效率低。
2、手动影像测量仪：针对加工精度要求比较高且小部分管控的产品主要使用手动影像测量仪。缺点：手动影像测量仪虽然测量功能强大但它也不能完成自动批量测量。
3、圆度测量仪：对加工精度要求比较高且小部分管控的产品也有采用圆度测量仪去测量。缺点：圆度测量仪相比较手动影像测量仪功能单一，不能满足全尺寸测量；圆度测量仪检测速度也不如手动影像测量仪。
4、三坐标测量机：当被检件形状复杂或被测要素为孔对孔、轴对轴时，这时就需要用三坐标测量机来进行测量。缺点：三坐标测量机虽然精度很高，但它采用接触式测量，在测量速度上远远不如影像测量仪，三坐标测量机更适合测量三维立体的测量元素。
5、全自动影像测量仪：针对加工精度要求高且大批量测量首选全自动影像测量仪。优点：同心度属于二维平面，二维平面的几何量测量正好是影像测量仪的强项。
同心度的测量注意事项：
  同轴度误差直接影响着工件的配合精度和使用情况。而同轴度误差反应在截面上的圆心的不同心即为同心度，同心度误差即为圆心的偏移程度。
  同心度是同轴度的特殊形式。当被测要素为圆心（点）、薄型工件上的孔或轴的轴线时，可视被测轴线为被测点，它们对基准轴线的同轴度即为同心度。故对同心度的测量可以进行投影测量。
  须将仪器放置在干燥、清洁的环境中，不能直接暴露在阳光直射或潮湿的地方，避免高温和剧烈震动。 同轴度测量仪是一种精密仪器，在运输和移动过程中，应小心轻放，避免冲击和碰撞。
  为了不影响仪器的精确度，应使用干净的软布或脱脂棉蘸纯酒精或专用清洗剂擦拭“旋转工作轴”和“导向轴”，避免用手触摸和直接擦拭。 定期对仪器做防锈、清洁等保养工作，防止酸性（腐蚀性）等物质接触仪器表面。 使用时仪器应水平放置，以防止在测量过程中工件轴向移动。
