数控线切割加工的丝半径补偿的使用和计算
数控线切割加工的丝半径补偿的使用和计算
数控线切割加工的丝半径补偿值等于电极丝半径和放电间隙之和，如图5所示，即
D=丝半径十d（d为放电间隙）
丝半径补偿的建立和取消与数控铣削加工中的刀具半径补偿的建立和取消过程完全相同。丝半径补偿的建立和取消必须用G01直线插补指令，而且必须在切入过程（进刀线）和切出过程（退刀线）中完成，如图6所示。
（a） 加工凸模 （b）加工凹模

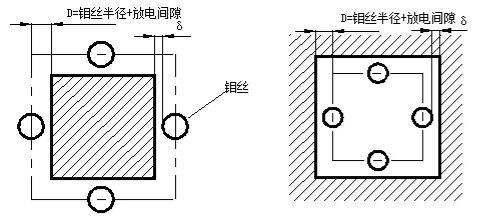

图5丝半径补偿示意图

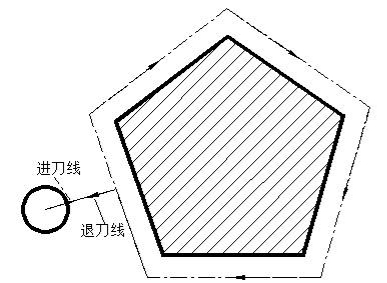

图6丝半径补偿的建立和取消
对于粗、半精加工、精加工，只需调整电参数和丝半径补偿值即可。如图7所示。

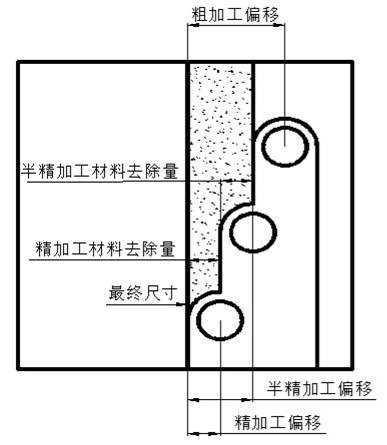

图7 粗、精加工
