模具分型面如何做避空

1. 任一产品尺寸达到200mm以上，产品整圈排气槽内边缘离产品外缘10-15mm为好，分型线接触面30-50mm或以上，如下图示，避空时要千万注意流道。

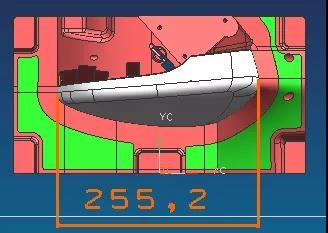

此产品有255mm长

产品分型面分胶位留25-30mm

模型边缘留10mm，绿色部份避空0.15mm

注意避空部分尖角倒圆角

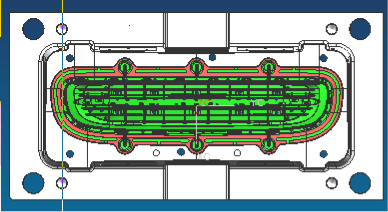

2. 100-200mm的产品，整圈排气槽内边缘离产品外缘8-10mm为好，分型接触面30-40mm或以上。

此产品有124mm长

产品分型面分胶位留20-25mm

模型边缘留10mm，红色部份避空

注意避空部分尖角倒圆角

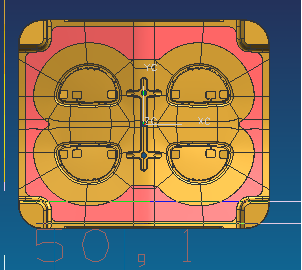

3. 100以下的产品，整圈排气槽内边缘离产品外缘6-8mm为好，分型接触面20-30mm或以上。

此产品52mm长

产品分型面分胶位留15-20mm

模型边缘留10mm，粉红色部份避空0.15mm

注意避空部分尖角倒圆角

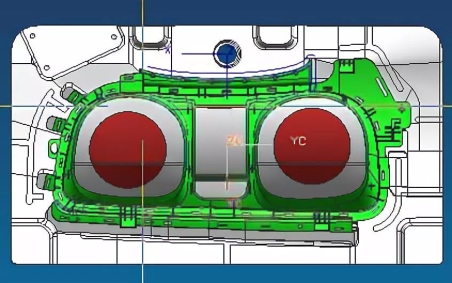

4. AB成型类，如下图所示。

产品分型面分胶位留30-50mm

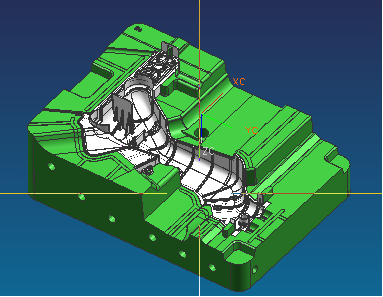

5. 异型分型面的避空，如下图所示。

模具分型面比较异型，高低落差比较大

这些只要留25mm分胶位，后面可以避空

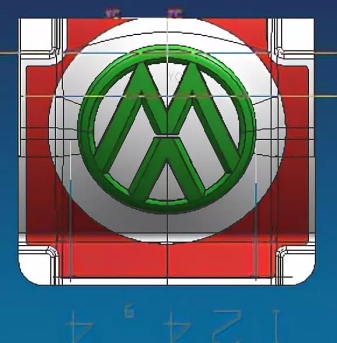

6. 有此产品的碰穿位，如果面积比较大，边缘留10-15mm，中间红色避空0.15mm，方便钳工配模具。
