交流伺服电机驱动器抗干扰的接口方法

由于交流伺服电机驱动器内部对脉冲指令和方向控制输入采用了高速光耦。为增强其抗干扰及提高工作可靠性，安昂商城小编建议对脉冲指令和方向控制输入采用如下接线方式，以下内容仅供大家参考：

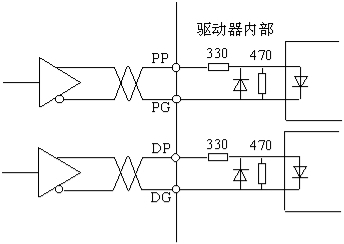

1、采用差分信号输入方式


该方式具有较好的抗干扰能力，适合于较高工作频率。

2、控制器为集电极开路输出形式时的推荐接法

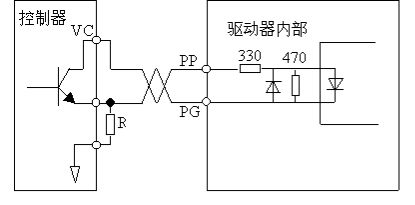

3、控制器为射极跟随输出形式时的推荐接法


注：当VC＝24V时，R＝1.2K~1.8K。当VC＝12V时，R＝510。

综上所述，数控机床伺服驱动器的正确使用除按用户手册正确设置参数外，还应结合使用现场和负载情况，灵活操作。实际工作中，使用者只有具备较强的参数理解能力和实践技能，才能摸索出调试驱动器和电动机的技巧，才能用好伺服驱动和交流伺服电机。
