CAD标准图框尺寸大小【详解】
CAD标准图框尺寸大小【详解】
图样与文字一样，是人类借以表达设计思想、进行技术交流、组织施工和生产的重要工具之一，是工程技术界的“共同语言”，“共同语言”就有共同的标准，绘制图纸的图框也有它的一套标准。根据现行制图标准GB/T14689-93，列出了标准中规定的各种图纸的幅面尺寸，绘制工程图时应优先采用，必要时可延长边长，但加长量必须符合标准的规定。下面是A4—A0的图框标准。
图幅代号 | A0 | A1 | A2 | A3 | A4 |
BXL | 841X1189 | 594X841 | 420X594 | 297X420 | 210X297 |
a | 25 | ||||
c | 10 | 5 | |||
e | 20 |
| |||
每张图框都是用粗实线绘制的图框和标题栏。如需要装订的图样，应留装订边，不需要装订的图不用留装订边，四周边框尺寸可以一样。（见下图）

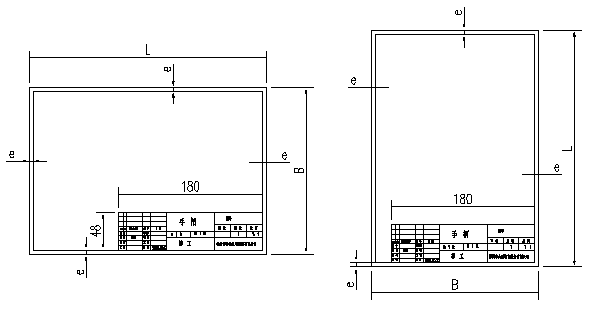

[不需要装订的标准图框]

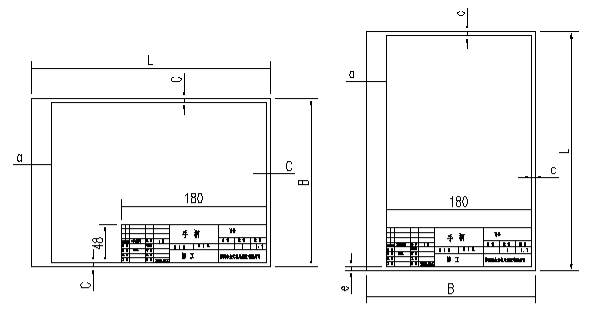

[需要装订的标准图框]

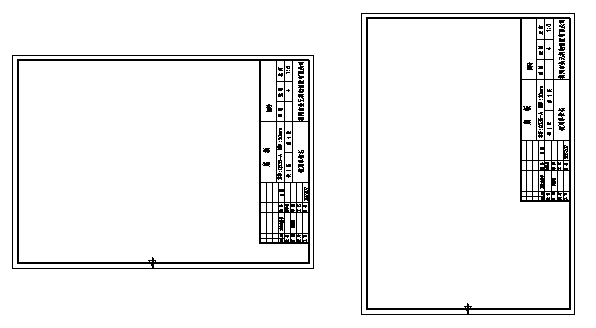

标题栏方向：
标题栏可以绘制在图框的四角中的任何一个，通常是在右下角，如上面例所示，但也有特殊的，有可能在右上或是右侧，但最好标上方向图标。如下图
