HL线切割生成多次加工轨迹方法,HL线切割系统分为中丝卡和快丝卡,中丝卡可以进行多次切割,其生产加工多次轨迹的方法跟一次加工略有不同,今天给大家简单演示一下HL线切割生成多次加工轨迹。

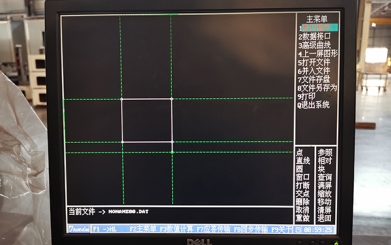

以一个正方形为例,我们先再编程界面画一个正方形,并设置好引线

http://5b0988e595225.cdn.sohucs.com/images/20200107/02e3ba00816248d69744692e9553471d.jpeg

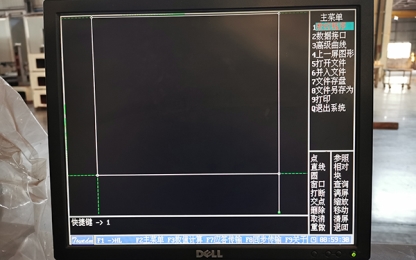

然后选择“数控程序”

http://5b0988e595225.cdn.sohucs.com/images/20200107/b5cb7c017e1b448fa5ed18549f406ee1.jpeg

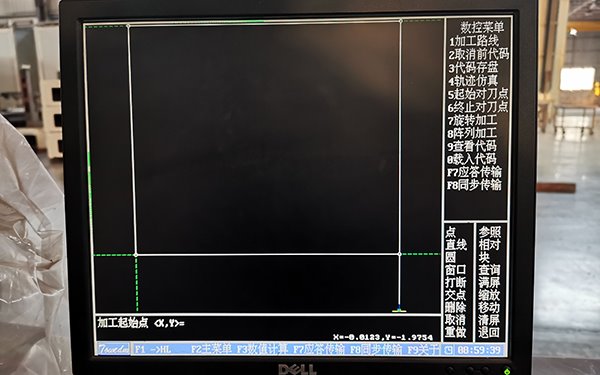

根据左下角提示,选择“加工起始点”,用鼠标点击引线端点即可

http://5b0988e595225.cdn.sohucs.com/images/20200107/d09786f406414a38aa4e7e1ead1411a5.jpeg

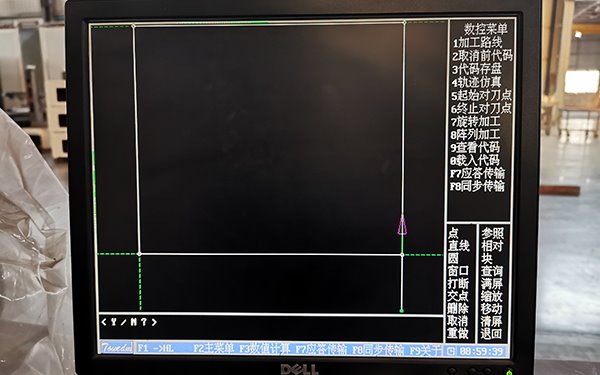

然后根据提示选择内孔还是外形

http://5b0988e595225.cdn.sohucs.com/images/20200107/267d94b940c2460b836ac8a4503ab716.jpeg

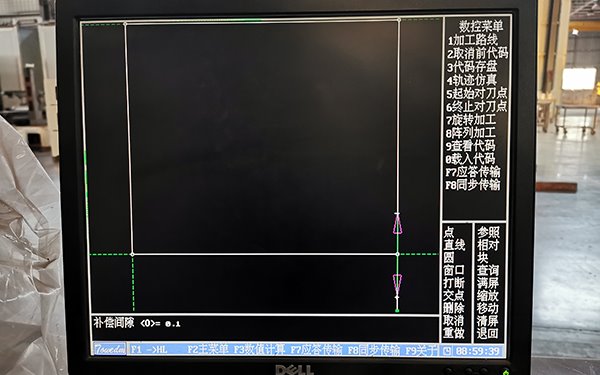

然后根据提示选择加工方向

http://5b0988e595225.cdn.sohucs.com/images/20200107/2271ff4d77424452b6a93b3836fda2a9.jpeg

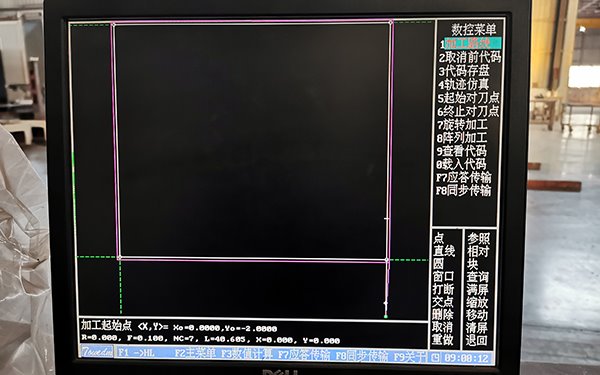

生产加工轨迹
