O型圈规格型号含义【详解】

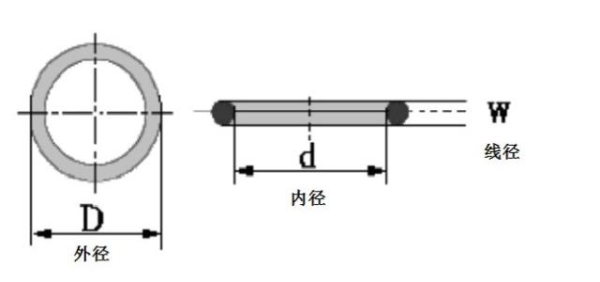

O型圈的尺寸参数以内径、外径、线径来标识的。通常内径是以ID表示，外径是以OD表示，线径是以CS表示。

O型圈型号表示方法主要分为2种形式，一种为内径×线径(ID×CS)，另一种为外径×线径(OD×CS)。

目前国内外用的广泛的就是内径×线径的表示方法。举个例子来说，O型圈 25×1.8，就表示O型圈的内径为25毫米，胶圈的截面直径是1.8毫米。

GB/T 3452.1-1982标准使用内径×线径(ID×CS)

例如：

O形圈型号：20×2.4 GB/T3452.1-82 表示：

20代表O形圈内径为20mm

2.4代表O形圈的截面直径是2.4mm

GB3452. 1代表的是标准号，

82代表的是标准公布年代。

O形圈型号：24002000 GB/T3452. 1-82

2400代表O形圈的截面直径是2.4mm

0200代表O形圈内径为20mm

GB/T3452.1-2005标准：

O形圈型号：7.5×1.8G-N GB/T3452.1-2005 ,

7. 5——内径

1. 8——断面直径

G--系列 (G：通用0形圈)

N--等级

O形圈型号：A 0×0×7×5×G GB/T3452.1-2005

A一0形圈线径1. 80mm

B—0形圈线径2.65mm

C一0形圈线径3. 55mm

D一0形圈线径5. 30mm

E一0形圈线径7. 30mm
