齿轮齿条强度计算公式【秘籍】

齿轮和齿轮的强度通常用弯曲强度和表面耐久性来说明。两者在应用上都很重要。特别是，当应用环境严格时，每个参数都需要进一步讨论。

下面就基于JGMA（日本齿轮制造商协会）标准来说明齿轮齿条强度计算公式：

JGMA 401-01 直齿与斜齿弯曲强度计算公式

JGMA 402-01 直齿与斜齿表面耐久性计算公式

弯曲强度和耐久性规格通常用于制造业中的直齿和斜齿（包括齿条和齿轮），范围如下：

模数 : m 1.5 ~ 25 mm

节圆直径 : d 25 ~ 3200 mm

切向速度 : v ≦ 25 m/ 秒

回转速度 : n ≦ 3600 rpm

转换公式：功率，扭矩和力

齿轮强度和耐用性与功率和力的传输有关。切向力的计算基于节圆，Ft（kgf），功率 P（kw）和扭矩 T（kgf•m）。

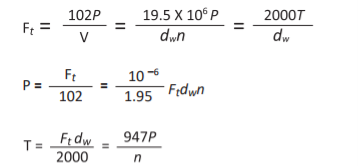

参考公式如下：

其中，咬合节圆直径的水平切向速度

用计算 :

1. 上述切向力 Ft 的计算方法，可依据不同输入条件计算出 Ft 值的大小；

2. 型录中各项产品提供最大允许切向力 Fta 给使用者作设计上的比对；

3. 使用 Fta 时，依据使用条件不同，需配合目录上所提供的负荷系数Ka 和寿命系数 KL 进行修正；

4. Ft 值须小于 F'ta；

5. 留意产品型录上的 Fta 单位为 kN，而切向力 Ft 的计算单位为 kgf，比对时须进行单位转换。
