碟形弹簧规格尺寸表【汇总】

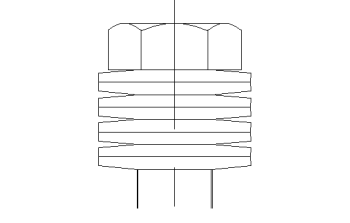

碟形弹簧是机械行业中比较觉的标准件，使用方便，可以通过加减数量来调节弹性效果，其安装方法两两面对面叠一起，见图。

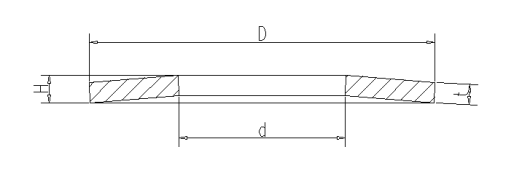

下面是碟形弹簧（GB/T1972-2005）规格尺寸参数表，分ABC三种系列，分上中下三个表，请仔细查阅.
A系列 | |||||
规格 | D | d | t | h0 | H |
8 | Φ8 | Φ4.2 | 0.4 | 0.2 | 0.6 |
10 | Φ10 | Φ5.2 | 0.5 | 0.25 | 0.75 |
12.5 | Φ12.5 | Φ6.2 | 0.7 | 0.3 | 1 |
14 | Φ14 | Φ7.2 | 0.8 | 0.3 | 1.1 |
16 | Φ16 | Φ8.2 | 0.9 | 0.35 | 1.25 |
18 | Φ18 | Φ9.2 | 1 | 0.4 | 1.4 |
20 | Φ20 | Φ10.2 | 1.1 | 0.45 | 1.55 |
22.5 | Φ22.5 | Φ11.2 | 1.3 | 0.5 | 1.75 |
25 | Φ25 | Φ12.2 | 1.5 | 0.55 | 2.05 |
28 | Φ28 | Φ14.2 | 1.5 | 0.65 | 2.15 |
31.5 | Φ31.5 | Φ16.3 | 1.8 | 0.7 | 2.45 |
35.5 | Φ35.5 | Φ18.3 | 2 | 0.8 | 2.8 |
40 | Φ40 | Φ20.4 | 2.3 | 0.9 | 3.15 |
45 | Φ45 | Φ22.4 | 2.5 | 1 | 3.5 |
50 | Φ50 | Φ25.4 | 3 | 1.1 | 4.1 |
56 | Φ56 | Φ28.5 | 3 | 1.3 | 4.3 |
63 | Φ63 | Φ31 | 3.5 | 1.4 | 4.9 |
71 | Φ71 | Φ36 | 4 | 1.6 | 5.6 |
80 | Φ80 | Φ41 | 5 | 1.7 | 6.7 |
90 | Φ90 | Φ46 | 5 | 2 | 7 |
100 | Φ100 | Φ51 | 6 | 2.2 | 8.2 |
112 | Φ112 | Φ57 | 6 | 2.5 | 8.5 |
125 | Φ125 | Φ64 | 8 | 2.6 | 10.6 |
140 | Φ140 | Φ72 | 8 | 3.2 | 11.2 |
160 | Φ160 | Φ82 | 10 | 3.5 | 13.5 |
180 | Φ180 | Φ92 | 10 | 4 | 14 |
200 | Φ200 | Φ102 | 12 | 4.2 | 16.2 |
225 | Φ225 | Φ112 | 12 | 5 | 17 |
250 | Φ250 | Φ127 | 14 | 5.6 | 19.6 |
B系列 | |||||
规格 | D | d | t | h0 | H |
8 | Φ8 | Φ4.2 | 0.3 | 0.25 | 0.55 |
10 | Φ10 | Φ5.2 | 0.4 | 0.3 | 0.7 |
12.5 | Φ12.5 | Φ6.2 | 0.5 | 0.35 | 0.85 |
14 | Φ14 | Φ7.2 | 0.5 | 0.4 | 0.9 |
16 | Φ16 | Φ8.2 | 0.6 | 0.45 | 1.05 |
18 | Φ18 | Φ9.2 | 0.7 | 0.5 | 1.2 |
20 | Φ20 | Φ10.2 | 0.8 | 0.55 | 1.35 |
22.5 | Φ22.5 | Φ11.2 | 0.8 | 0.65 | 1.45 |
25 | Φ25 | Φ12.2 | 0.9 | 0.7 | 1.6 |
28 | Φ28 | Φ14.2 | 1 | 0.8 | 1.8 |
31.5 | Φ31.5 | Φ16.3 | 1.25 | 0.9 | 2.15 |
35.5 | Φ35.5 | Φ18.3 | 1.25 | 1 | 2.25 |
40 | Φ40 | Φ20.4 | 1.5 | 1.15 | 2.65 |
45 | Φ45 | Φ22.4 | 1.75 | 1.3 | 3.05 |
50 | Φ50 | Φ25.4 | 2 | 1.4 | 3.4 |
56 | Φ56 | Φ28.5 | 2 | 1.6 | 3.6 |
63 | Φ63 | Φ31 | 2.5 | 1.75 | 4.25 |
71 | Φ71 | Φ36 | 2.5 | 2 | 4.5 |
80 | Φ80 | Φ41 | 3 | 2.3 | 5.3 |
90 | Φ90 | Φ46 | 3.5 | 2.5 | 6 |
100 | Φ100 | Φ51 | 3.5 | 2.8 | 6.3 |
112 | Φ112 | Φ57 | 4 | 3.2 | 7.2 |
125 | Φ125 | Φ64 | 5 | 3.5 | 8.5 |
140 | Φ140 | Φ72 | 5 | 4 | 9 |
160 | Φ160 | Φ82 | 6 | 4.5 | 10.5 |
180 | Φ180 | Φ92 | 6 | 5.1 | 11.1 |
200 | Φ200 | Φ102 | 8 | 5.6 | 13.6 |
225 | Φ225 | Φ112 | 8 | 6.5 | 14.5 |
250 | Φ250 | Φ127 | 10 | 7 | 17 |
C系列 | |||||
规格 | D | d | t | h0 | H |
8 | Φ8 | Φ4.2 | 0.2 | 0.25 | 0.45 |
10 | Φ10 | Φ5.2 | 0.25 | 0.3 | 0.55 |
12.5 | Φ12.5 | Φ6.2 | 0.35 | 0.45 | 0.8 |
14 | Φ14 | Φ7.2 | 0.35 | 0.45 | 0.8 |
16 | Φ16 | Φ8.2 | 0.4 | 0.5 | 0.9 |
18 | Φ18 | Φ9.2 | 0.45 | 0.6 | 1.05 |
20 | Φ20 | Φ10.2 | 0.5 | 0.65 | 1.15 |
22.5 | Φ22.5 | Φ11.2 | 0.6 | 0.8 | 1.4 |
25 | Φ25 | Φ12.2 | 0.7 | 0.9 | 1.6 |
28 | Φ28 | Φ14.2 | 0.8 | 1 | 1.8 |
31.5 | Φ31.5 | Φ16.3 | 0.8 | 1.05 | 1.85 |
35.5 | Φ35.5 | Φ18.3 | 0.9 | 1.15 | 2.05 |
40 | Φ40 | Φ20.4 | 1 | 1.3 | 2.3 |
45 | Φ45 | Φ22.4 | 1.25 | 1.6 | 2.85 |
50 | Φ50 | Φ25.4 | 1.25 | 1.6 | 2.85 |
56 | Φ56 | Φ28.5 | 1.5 | 1.95 | 3.45 |
63 | Φ63 | Φ31 | 1.8 | 2.35 | 4.15 |
71 | Φ71 | Φ36 | 2 | 2.6 | 4.6 |
80 | Φ80 | Φ41 | 2.25 | 2.95 | 5.2 |
90 | Φ90 | Φ46 | 2.5 | 3.2 | 5.7 |
100 | Φ100 | Φ51 | 2.7 | 3.5 | 6.2 |
112 | Φ112 | Φ57 | 3 | 3.9 | 6.9 |
125 | Φ125 | Φ64 | 3.5 | 4.5 | 8 |
140 | Φ140 | Φ72 | 3.8 | 4.9 | 8.7 |
160 | Φ160 | Φ82 | 4.3 | 5.6 | 9.9 |
180 | Φ180 | Φ92 | 4.8 | 6.2 | 11 |
200 | Φ200 | Φ102 | 5.5 | 7 | 12.5 |
225 | Φ225 | Φ112 | 6.5 | 7.1 | 13.6 |
250 | Φ250 | Φ127 | 7 | 7.8 | 14.8 |
