开口销尺寸规格表及开孔尺寸

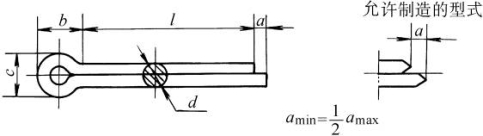

常用的开口销标准为GB/T91-2000，是一种金属五金件，俗名弹簧销、安全销，常用优质钢，弹性好材料制作而成。标准范围公称规格为0.6~20mm，材料：碳素钢，铜合金，不锈钢。开口销的作用：一般使用在各类金具的螺栓上，主要起限位作用。
开口销开钻孔尺寸为其公称直径，即公称直径多大就钻多大的孔
标记示例：
公称规格为5mm、公称长度l=50mm、材料为Q215或Q235、不经表面处理的开口销的标记：
销 GB/T91 5×50
公称直径（开孔尺寸）① | 0.6 | 0.8 | 1 | 1.2 | 1.6 | 2 | 2.5 | 3.2 | ||
d | max | 0.5 | 0.7 | 0.9 | 1 | 1.4 | 1.8 | 2.3 | 2.9 | |
min | 0.4 | 0.6 | 0.8 | 0.9 | 1.3 | 1.7 | 2.1 | 2.7 | ||
a | max | 1.6 | 1.6 | 1.6 | 2.5 | 2.5 | 2.5 | 2.5 | 3.2 | |
min | 0.8 | 0.8 | 0.8 | 1.25 | 1.25 | 1.25 | 1.25 | 1.6 | ||
b | ≈ | 2 | 2.4 | 3 | 3 | 3.2 | 4 | 5 | 6.4 | |
c | max | 1 | 1.4 | 1.8 | 2 | 2.8 | 3.6 | 4.6 | 5.8 | |
min | 0.9 | 1.2 | 1.6 | 1.7 | 2.4 | 3.2 | 4 | 5.1 | ||
适用的 | 螺栓 | > | - | 2.5 | 3.5 | 4.5 | 5.5 | 7 | 9 | 11 |
> | - | 2.5 | 3.5 | 4.5 | 5.5 | 7 | 9 | 11 | ||
U型销 | > | - | 2 | 3 | 4 | 5 | 6 | 8 | 9 | |
≤ | 2 | 3 | 4 | 5 | 6 | 8 | 9 | 12 | ||
l（开口销长度范围) | 4 | 5 | 6 | 8 | 8 | 10 | 12 | 14 | ||
公称直径（开孔尺寸）① | 4 | 5 | 6.3 | 8 | 10 | 13 | 16 | 20 | ||
d | max | 3.7 | 4.6 | 5.9 | 7.5 | 9.5 | 12.4 | 15.4 | 19.3 | |
min | 3.5 | 4.4 | 5.7 | 7.3 | 9.3 | 12.1 | 15.1 | 19 | ||
a | max | 4 | 4 | 4 | 4 | 6.3 | 6.3 | 6.3 | 6.3 | |
min | 2 | 2 | 2 | 2 | 3.15 | 3.15 | 3.15 | 3.15 | ||
b | ≈ | 8 | 10 | 12.6 | 16 | 20 | 26 | 32 | 40 | |
c | max | 7.4 | 9.2 | 11.8 | 15 | 19 | 24.8 | 30.8 | 38.5 | |
min | 6.5 | 8 | 10.3 | 13.1 | 16.6 | 21.7 | 27 | 33.8 | ||
适用的 | 螺栓 | > | 14 | 20 | 27 | 39 | 56 | 80 | 120 | 170 |
> | 14 | 20 | 27 | 39 | 56 | 80 | 120 | 170 | ||
U型销 | > | 12 | 17 | 23 | 29 | 44 | 69 | 110 | 160 | |
≤ | 17 | 23 | 29 | 44 | 69 | 110 | 160 | - | ||
l（开口销长度范围) | 18 | 20 | 32 | 40 | 45 | 71 | 112 | 160 | ||
注: L系列(公称尺寸)为4，5，6，8，10，12，14，16，18，20，22，25，28，32，36，40，45，50，56，63，71，80，90，100，112，125，140，160，180，200，224，250，280mm。
公称规格≤1.2：H13；
公称规格>1.2：H14
根据供需双方协议，允许采用公称规格为3、6和12mm的开口销。
② 用于铁道和在U型销中开口销承受交变横向力的场合,推荐使用的开口销规格应较本表规定的加大一档。
