螺栓连接规范画法【教程】
螺栓连接规范画法【教程】
螺栓连接的特点是：用螺栓穿过两个零件的光孔，加上平垫圈、弹垫圈，用螺母坚固，其中平垫圈用来增加支撑面积和防止损伤被连接件的表面，弹垫起紧固作。如果工作环境有振动，时间长了弹垫可能会松，可以用双螺母加防松胶紧固，取消弹垫。螺栓的有效长度可以先按以下公式估算：
L=t1=t2+m+h1+h2+a
图中所示，t1和t2为两连接件的厚度，m为螺母的厚度，h1和h2为平垫与弹垫的厚度，a为螺栓伸出螺母外的长度，a=5~6mm，查出螺栓的标准尺寸，选定L的长度，选取一个接近L的标准数。

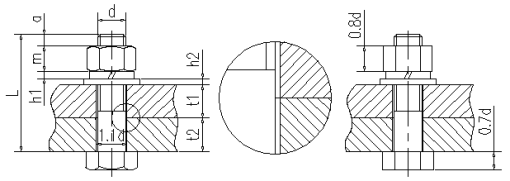

下图为螺栓连接规范画法，左边为标准画法，中间图为局部放大图，右图为简化画法。
注：螺栓的螺纹终止线应高于接合面，而低于上端面。
