压缩弹簧负载和形变的关系及计算公式

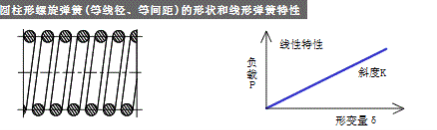

（1）压缩弹簧负载和形变的关系

施加在压缩弹簧上的负载：P和挠度（形变量）：δ成比例（线性）关系，根据「胡克定律」。比例常数k称为「弹簧常数」。

P　＝　k　x　δ　　　

k：弹簧常数

利用这一特性，我们设计和制造了测量物体重量的“弹簧秤”、需要一定力量动作的安全阀用弹簧等。

（2）具有不同负载特性的压缩弹簧

弹簧的负载-形变关系除了上述的线性特性以外，还有非线性的弹簧。

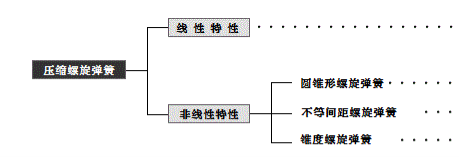

以螺旋压缩弹簧为例，其中负载和形变为非线性特性的有以下3种。

非线性螺旋压缩弹簧中螺旋直径、]间距和线径中的至少一个以上的设计参数，通过变换螺旋弹簧的位置，负载的增加，来实现线条或线条与座位表面相互接触。

非线性弹簧的种类

优点

缺点

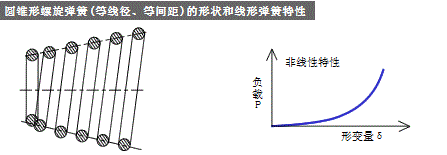

圆锥螺旋弹簧

・	弹簧形变时候可以避免和周围发生接触等。
・	座面接触型密着度地。

・	在等线径情况下，随着螺旋径变小，所吸收的能量也变小。
・	线间接触型密着度变高。

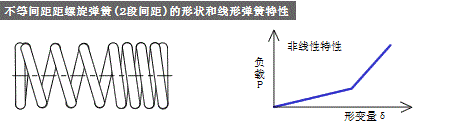

不等间距弹簧

・

价格低廉

・	密着度高
・	质量大

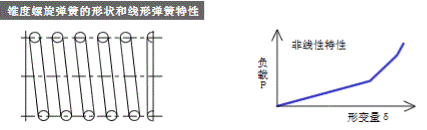

锥度螺旋弹簧

・	密着度
・	可以比不等间距的质量小

・

造价高
