HTD同步带轮齿规格型号尺寸(mm)
节距型号
节距
齿高
底圆半径
齿槽宽
齿顶圆半径
齿形角
Type
pb
ht
R
S
r
angle
3M
3
1.28
0.91
1.9
0.3
≈14°
5M
5
2.16
0.56
3.25
0.48
8M
8
3.54
2.57
5.35
0.8
14M
14
6.2
4.65
9.8
1.4

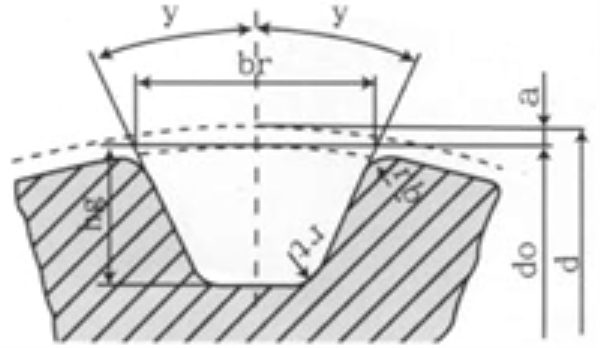

T型齿同步带轮规格齿型号尺寸(mm)
齿距代号
形状 type
y
rb
rt
2a
S E
N
grad
br
hg
D偏差
偏差
mix
± .15°
max
T2.5
1.75
0.05
1.83
0.75
1
25
0.2
0.6
0
T5
2.96
3.32
1.25
1.95
0.4
T10
6.02
0.1
6.57
2.6
3.4
2
T20
11.65
0.15
12.6
5.2
0.13
6
1.2
同步齿轮直边齿形规格尺寸和公差(mm)
节线代号
bw
Ψ+1.5°
2δ
type
MXL
0.84±0.05
0.69
20
0.35
0.508
XXL
1.14±0.05
0.84
XL
1.32±0.05
1.65
0.41
0.64
L
3.05±0.10
2.67
1.19
1.17
0.762
H
4.19±0.13
3.05
1.6
1.372
XH
7.90±0.15
7.14
1.98
2.39
2.794
XXH
12.17±0.18
10.31
3.96
3.18
3.048

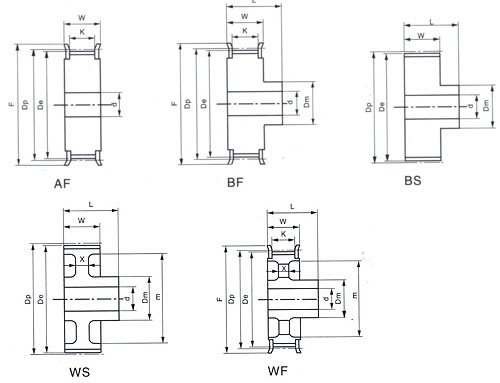

同步带轮基本结构型号图
P=节距是在带轮或同步带中心节线上测得相邻两个齿的距离
Z=带轮齿数
Dp=带轮的节圆直径,可以从以下公式推得出:
De=带轮实际外圆直径 De=Dp-2K
Dm=带轮台肩直径
d=带轮内孔直径
w=带轮齿部宽度
L=带轮总宽度(包括台肩长度)
同步带轮材料:钢、铸件、铝合金
