折弯展开计算方法【技巧】

1 ９0°折弯（一般折弯）

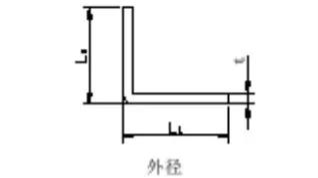

展开的长度为：Ｌ＝ＬＬ＋ＬＳ－2t　＋　系数a

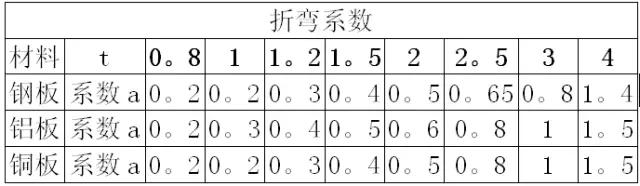

系数a的经验值如下表

压死边

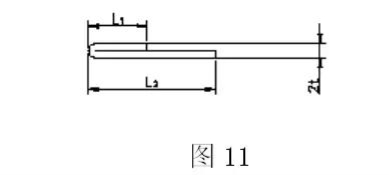

如图11。压死边是两层重叠在一起的折弯形状，通常用来起加强作用，因此2。0mm以上的板很少见压死边。它也需要用特殊折弯模具成形，而且要分为两道以上的工序才能成形，压死边折弯的展开长度计算公式为：

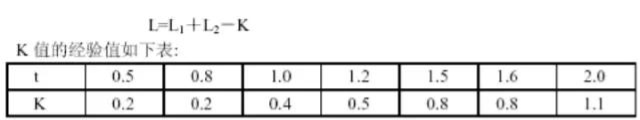

3.压筋

1)倾斜压筋

如图12此压筋为一斜面，一般Ｈ值较小，其展开长的计算式为：

L = A+B+C+0.2

注：A、B、C = 内尺寸，0.2=补偿值

2)直角压筋

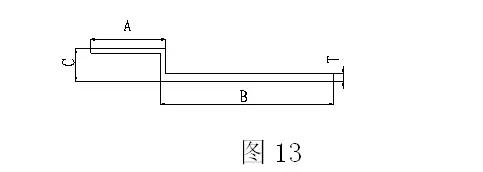

如图13压筋边为直立边，一般其C值较大，展开长的计算式为：

L = A+B+C-4T+2a+0.5

注：A、B = 外尺寸

C = 包括两层板厚的高度

a = ９０°折弯的系数

0.5 = 补偿值

3)平行压筋

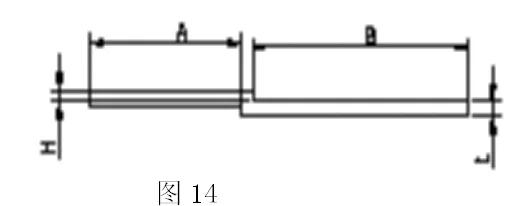

如图14，压筋最大值仅为H=2t，其展开长度的计算式为：L = A+B+H+0.2

注：A、B = 内尺寸；

H = 压筋高度；

0.2= 补偿值。

*由于压筋高度主要靠增减压筋模具的调整片来保证，并且操作员各自的经验不尽相同，因此有时会出现折弯后虽然高度达到要求，但整体展开尺寸过大或过小的情况，这时要根据实际的偏差来调整。
