直线轴承安装方式【教程】

将直线轴承安装到轴承座，应采用装配辅具以避免安装时对外套或密封圈的直接撞击。

直线轴安装

在将轴插入直线轴承时必须小心地调整轴和轴承的位置。如果轴插入时有倾斜，则滚珠会因保持架的变形或破坏而发生偏移。

标准安装

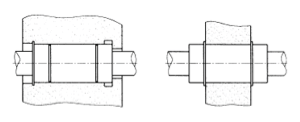

定位环安装压板固定

可使用定位环或压板固定直线轴承。

调整螺钉安装

使用调整螺钉固定直线轴承的方法会引起外圈的变形，应当避免。

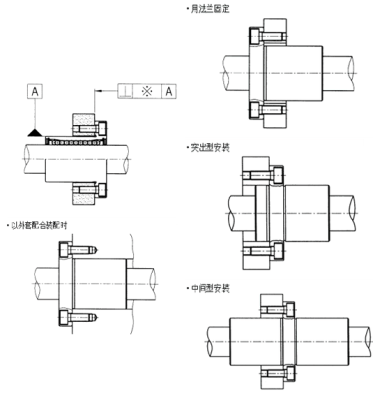

法兰型安装

安装LMF,LMK,LMH型直线轴承时只需要用螺钉紧固法兰即可。

注：以外套配合装配时需要考虑形位公差

可调型(AJ)直线轴承安装

采用可调型轴承座可以调整可调型轴承与光轴之间的间隙。在这种情况下，直线轴承开槽的位置应与轴承座开槽的位置成90度角，以平衡径向变形。

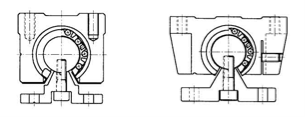

开口型安装

开口型轴承也可采用可调型轴承座来安装。通常可施加较轻的预紧力。

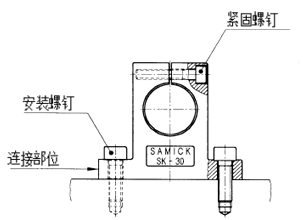

轴支座安装

轴支座（SK）通过螺钉固定在工作台上，用紧定螺钉固定光轴。

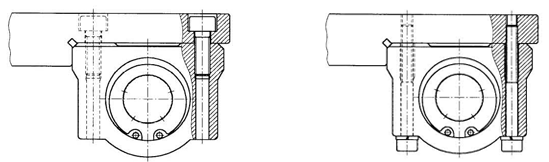

箱式直线轴承单元安装

SC,SCW,SCV型箱式单元可用螺钉从顶端和底端安装，可在最短时间内完成安装。
