直线轴承长度与承载、精度的关系【详解】

直线轴承长度和承载性能的关系

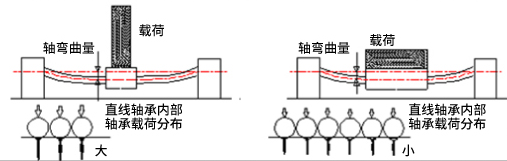

轴承越长则轴承支撑点越多、各轴承接触点所需承载载荷越小。因此选择长度较长的直线轴承，能够提高承载性能（寿命增长、可靠性增加）。

直线轴承长度和导向精度的关系

轴承长度越长，导向精度越高。

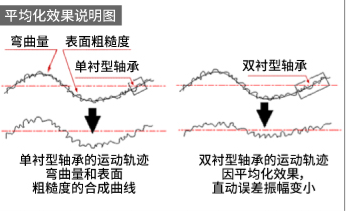

平均化效果：通过增大轴承长度来增加轴承支撑量，使导轨（轴）表面的误差因素（表面粗糙度及弯曲变形量）被平均化，误差因素的影响被抑制在一半以下。

平均化导向轴的导向误差，提高产品精度。

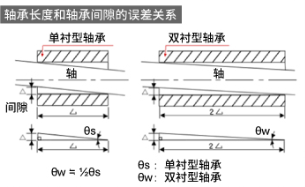

减小与导轨(轴)间的间隙误差，提高产品精度。

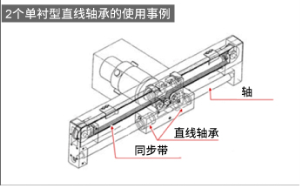

增加轴承长度，提高承载性能和导向精度。

直线轴承安装角度关系

1、直线轴承根据内径大小和种类不同，滚珠列数不相同，有4~6条不等,但都均等角度分配。

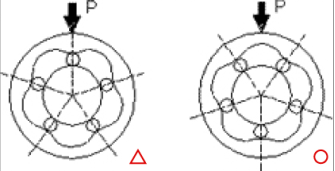

2、在水平安装时，直线轴承的安装角度要尽量避开滚珠在正中间的情况，因为滚珠在正中间，负载会集中在这列滚珠上。

3、如5列滚珠时，左边的额定负荷要大于右边的额定负荷。
