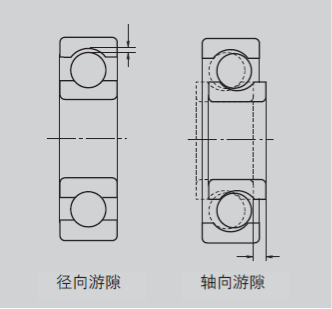

轴承游隙是轴承内/ 外圈和滚动体之间的组合间隙量。所谓径向游隙和轴向游隙，即内圈或外圈一方固定，另一套圈相对其在径向和轴向上的移动量。

https://www.forrun.cn/Public/upload/article/2019/12-03/5de61b9f22945.png

径向游隙：

非预紧状态，承受径向载荷的轴承，其径向游隙G为：沿径向任意角度方向，在无外载荷作用时外圈相对于内圈从一个径向偏心极限位置，移向相反极限位置的径向距离的算术平均值。

轴向游隙：

非预紧状态，能在两个方向上承受轴向载荷的轴承，其轴向内部游隙G为：无外载荷作用时，一个套圈相对另一套圈，从一个轴向极限位置移向相反的极限位置的轴向距离的平均值。



为了获得精确的测量结果，通常会向轴承施加规定的测量载荷来测量游隙。因此，测出的游隙值（为了区别，有时也称为“ 测量游隙”） 总是比理论内部游隙（向心轴承也称“几何游隙”）大出测量载荷造成的弹性变形量。

所以，可以通过弹性变形量纠正测量游隙，从而得到理论内部游隙。然而，滚子轴承的这一弹性变形很小，可以忽略不计。

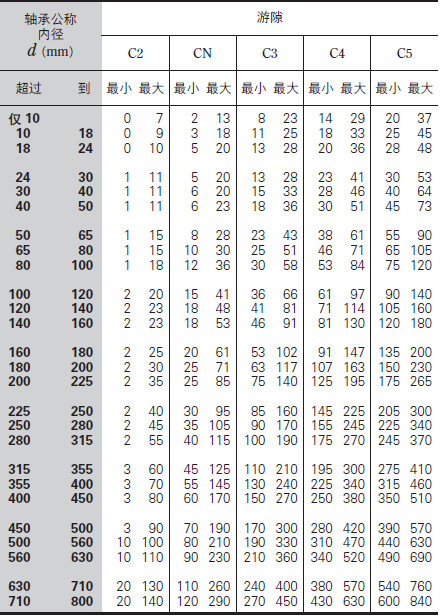

深沟球轴承的径向内部游隙。单位：μm

https://www.forrun.cn/Public/upload/article/2019/12-03/5de61bc67aec9.png

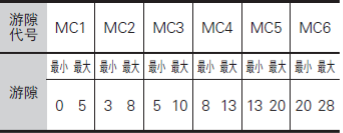

小型球轴承和微型球轴承的径向内部游隙。单位：μm

https://www.forrun.cn/Public/upload/article/2019/12-03/5de61caac345e.png

1. 标准游隙为 MC3。

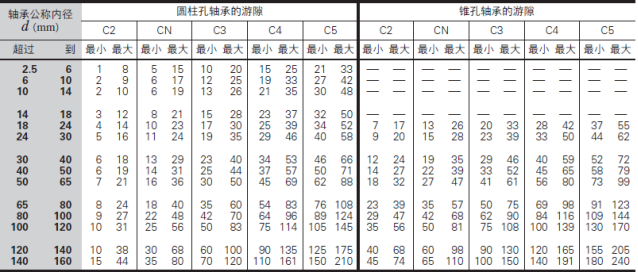

调心球轴承的径向内部游隙。单位：μm

https://www.forrun.cn/Public/upload/article/2019/12-03/5de61cd26956a.png

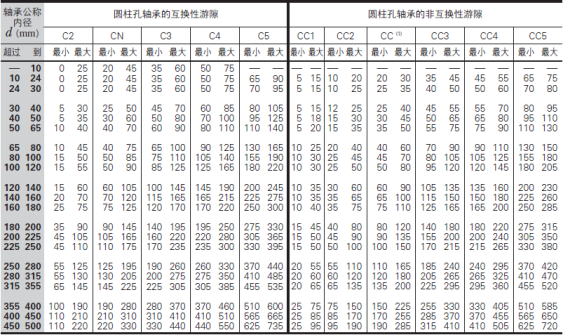

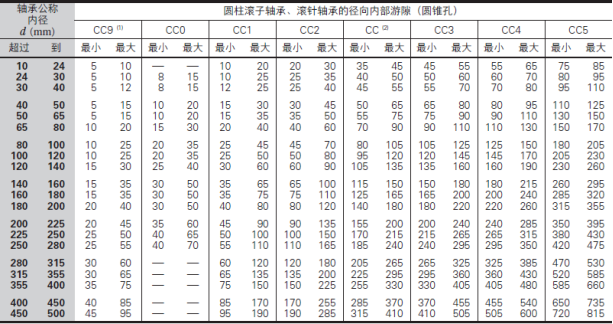

圆柱滚子轴承、滚针轴承的径向内部游隙（圆柱孔）。单位：μm

https://www.forrun.cn/Public/upload/article/2019/12-03/5de61cea61c27.png

https://www.forrun.cn/Public/upload/article/2019/12-03/5de61d7345e0b.png

（1）游隙CC9 适用ISO 精度等级5 级、4 级的锥孔圆柱滚子轴承。

（2）CC 是圆柱滚子轴承、无内圈有保持架滚针轴承的非互换性普通游隙代号。

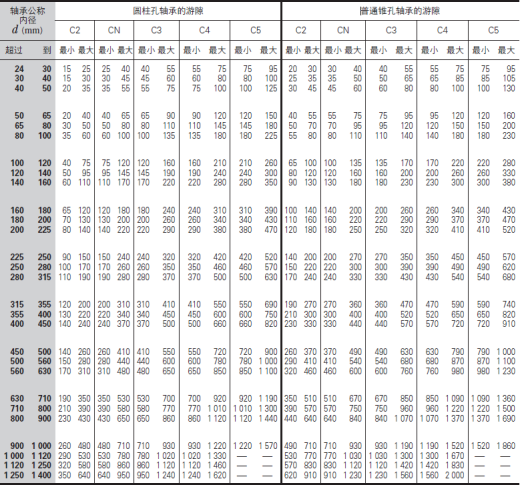

调心滚子轴承的径向内部游隙。单位：μm

https://www.forrun.cn/Public/upload/article/2019/12-03/5de61d1b9e4b2.png

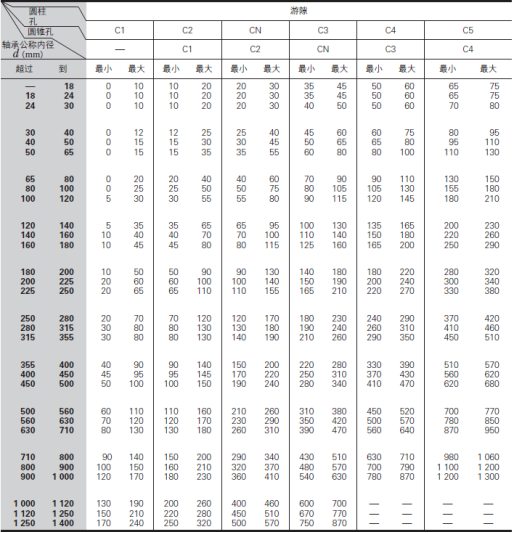

双列及成对双联圆锥滚子轴承的径向内部游隙。单位：μm

https://www.forrun.cn/Public/upload/article/2019/12-03/5de61d4f489e7.png

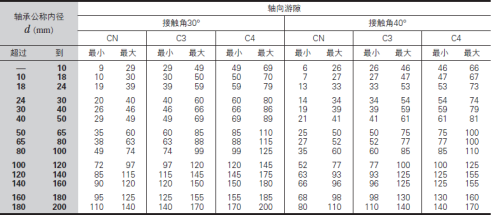

成对双联角接触球轴承的轴向内部游隙（测量游隙）。单位：μm

https://www.forrun.cn/Public/upload/article/2019/12-03/5de61d83a1205.png

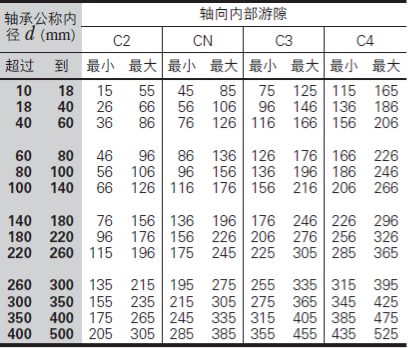

点接触球轴承的轴向内部游隙 （测量游隙）。单位：μm

https://www.forrun.cn/Public/upload/article/2019/12-03/5de61d8d83f70.png
