轴承是以高精度、低摩擦状态支持旋转轴的机械零件，长时间获得稳定性能，能避免旋转运动对轴承机构部产生不良影响的配合设计非常重要。
轴承机构部的配合设计应：
高速旋转运动导致轴承温度升高：轴尺寸的变化导致偏负载，造成轴承烧结、偏磨损、破损。考虑到轴承部温度升高的配合尺寸的选择
轴承部负载导致的径向/轴向间隙变动：精度的不良影响。考虑到负载导致间隙增大的配合尺寸的选择

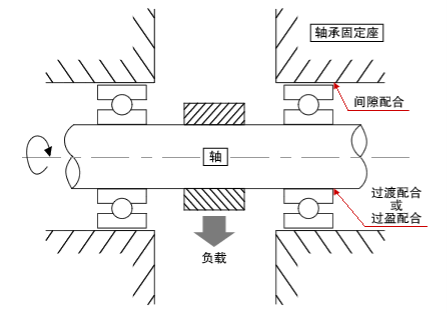

为使旋转轴和轴承内圈能够一体旋转，选择“过渡配合”或“过盈配合”。
与轴的配合选择示例（径向轴承）
过渡配合：轻负载的旋转、变动负载的旋转；h5、js6、k6等公差
过盈配合：一般旋转；js5、k5、m5、m6等公差
为避免因轴承插入导致外圈、内圈变形且便于组装，选择“间隙配合”。一般情况下选择“间隙配合”（H7），但在负载较小的轻负载时也可选择公差大的（H8），在温度上升较大时可选择间隙大的（G7）。
与孔的配合选择（径向轴承）
间隙配合：一般旋转；H7公差
间隙配合：轻载旋转；H8（公差比H7大）
间隙配合：温度上升高的旋转；G7公差（间隙大）
