轴用弹性挡圈（A型）规格尺寸对照表

轴用弹性挡圈是一种安装于槽轴上，用作固定零部件的轴向运动，这类挡圈的内径比装配轴径稍小。安装时须用卡簧钳，将钳嘴插入挡圈的钳孔中，扩张挡圈，才能放入预先加工好的轴槽上。常规包装以油纸或塑料为一个批次包装，表面一般以磷化发黑为主，俗称外卡。轴用挡圈生产时需要注意的几方面；一是表面平整；二是硬度弹性合格；三是不能有边角毛刺，国内目前厂家有质品五金，具备了挡圈成熟化工艺。

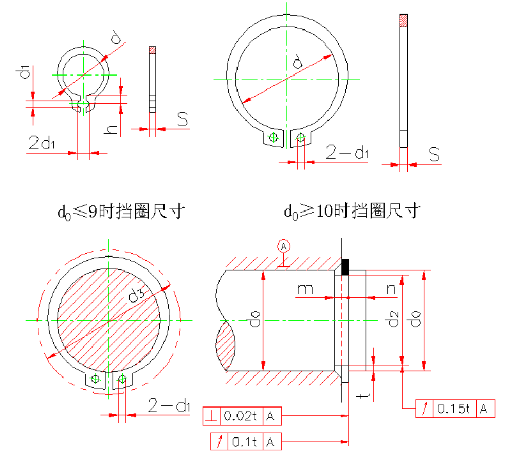

轴用弹性挡圈（A型）规格标准及安装轴尺寸表

下面是轴用弹性挡圈（A型）规格标准及安装轴尺寸表：

轴用弹性挡圈A型（GB894.1-86）

轴用弹性挡圈尺寸表
标称			挡圈							可适用之轴（参考）
标称			d3		t		b 约	a 约	d0 最小	d5	d1	d2		m		n
1	2	3	标准尺寸	容许差	标准尺寸	容许差	b 约	a 约	d0 最小	d5	d1	标准尺寸	容许差	标准尺寸	容许差	最小
10			9.3	±0.15	1	±0.05	1.6	3	1.2	17	10	9.6	0 -0.09	1.15	0.14 0	1.5
	11		10.2	±0.15			1.8	3.1	1.2	18	11	10.5	0 -0.11
12			11.1	±0.18			1.8	3.2	1.5	19	12	11.5
		13	12				1.8	3.3	1.5	20	13	12.4
14			12.9				2	3.4	1.7	22	14	13.4
15			13.8				2.1	3.5		23	15	14.3
16			14.7				2.2	3.6		24	16	15.2
17			15.7				2.2	3.7		25	17	16.2
18			16.5		1.2	±0.06	2.6	3.8		26	18	17		1.35
	19		17.5				2.7	3.8	2	27	19	18
20			18.5	±0.20			2.7	3.9		28	20	19	0 -0.21
		21	19.5				2.7	4		30	21	20
22			20.5				2.7	4.1		31	22	21
	24		22.2				3.1	4.2		33	24	22.9
25			23.2				3.1	4.3		34	25	23.9
	26		24.2				3.1	4.4		35	26	24.9
28			25.9		1.6*		3.1	4.6		38	28	26.6		1.75
		29	26.9				3.5	4.7		39	29	27.6
30			27.9				3.5	4.8		40	30	28.6
32			29.6				3.5	5	2.5	43	32	30.3	0 -0.25
		34	31.5	±0.25			4	5.3		45	34	32.3
35			32.2				4	5.4		46	35	33.3
	36		33.2			±0.07	4	5.4		47	36	34		1.95		2
	38		35.2		1.8		4.5	5.6		50	38	36
40			37	±0.40			4.5	5.8		53	40	38
	42		38.5				4.5	6.2		55	42	39.5
45			41.5				4.8	6.3		58	45	42.5
	48		44.5				4.8	6.5		62	48	45.5
50			45.8		2		5	6.7		64	50	47		2.2
		52	47.8				5	6.8		66	52	49
55			50.8	±0.45			5	7		70	55	52	0 -0.3
	56		51.8				5	7		71	56	53
		58	53.8				5.5	7.1		73	58	55
60			55.8				5.5	7.2		75	60	57
		62	57.8				5.5	7.2		77	62	59
		63	58.8				5.5	7.3		78	63	60
65			60.8		2.5	±0.08	6.4	7.4		81	65	62		2.7		2.5
		68	63.5				6.4	7.8		84	68	65
70			65.5				6.4	7.8		86	70	67
		72	67.5				7	7.9		88	72	69
75			70.5				7	7.9		92	75	72
		78	73.5				7.4	8.1		95	78	75
80			74.5				7.4	8.2		97	80	76.5
		82	76.5				7.4	8.3	3	99	82	78.5
85			79.5		3	±0.09	8	8.4		103	85	81.5	0 -0.35	3.2	0.18 0	3
		88	82.5	±0.55			8	8.6		106	88	84.5
90			84.5				8	8.7		108	90	86.5
95			89.5				8.6	9.1		114	95	91.5
100			94.5				9	9.5		119	100	96.5
	105		98		4		9.5	9.8		125	105	101	0 -0.54	4.2		4
110			103				9.5	10		131	110	106
		115	108				9.5	10.5		137	115	111
120			113				10.3	10.9		143	120	116
		125	118				10.3	11.3	3.5	148	125	121	0 -0.63
