轴用挡圈、孔用挡圈标准及规格尺寸表

轴用挡圈、孔用挡圈标准及规格尺寸表

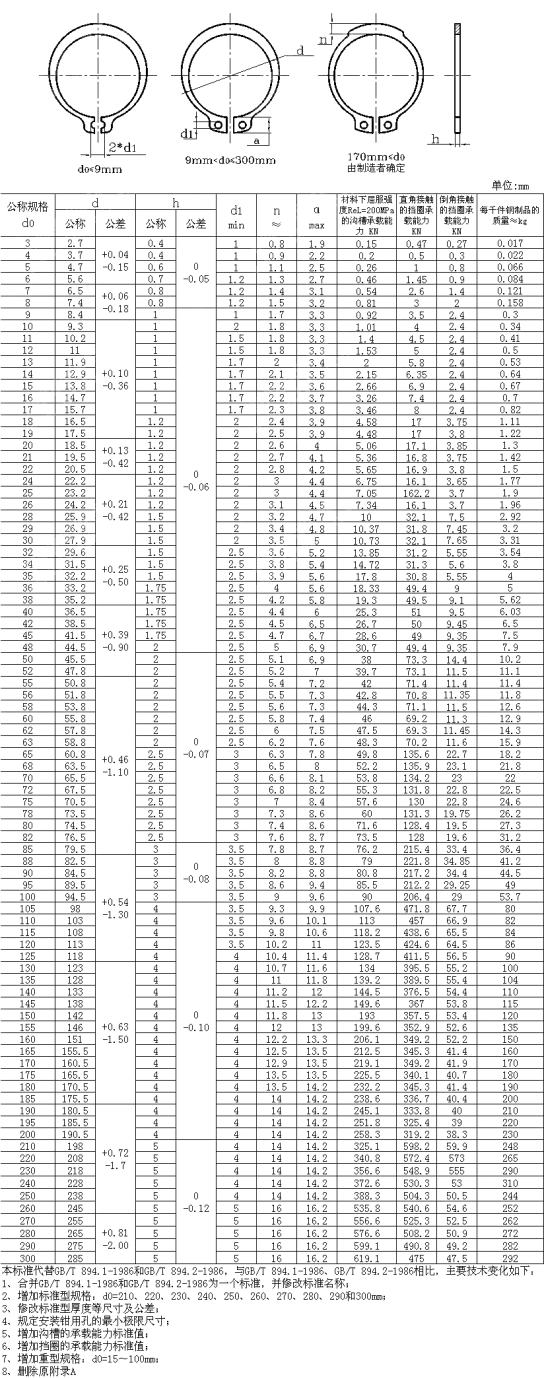

[国标]GB /T 894-2017 标准型（A型）轴用弹性挡圈

https://www.forrun.cn/Public/upload/article/2019/10-23/5dafb991aa858.jpg

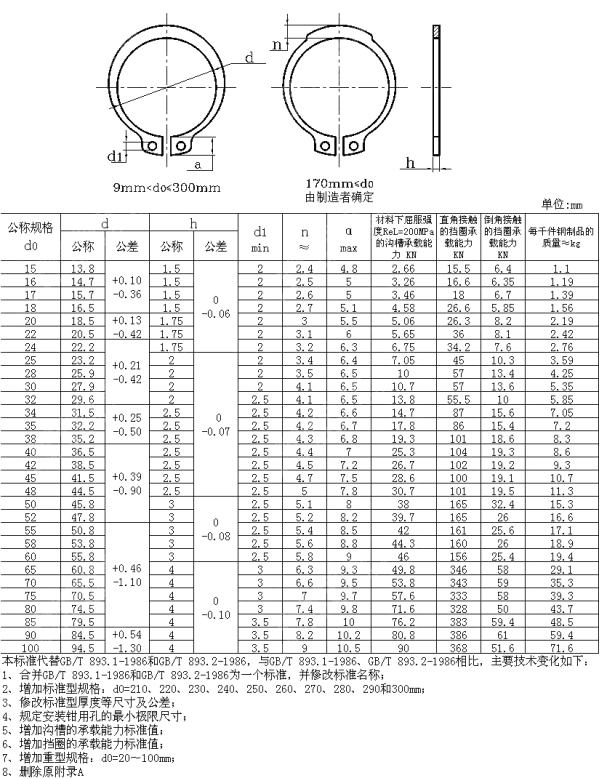

GB /T 894-2017 重型孔用弹性挡圈

https://www.forrun.cn/Public/upload/article/2019/10-23/5dafb9a0deb55.jpg

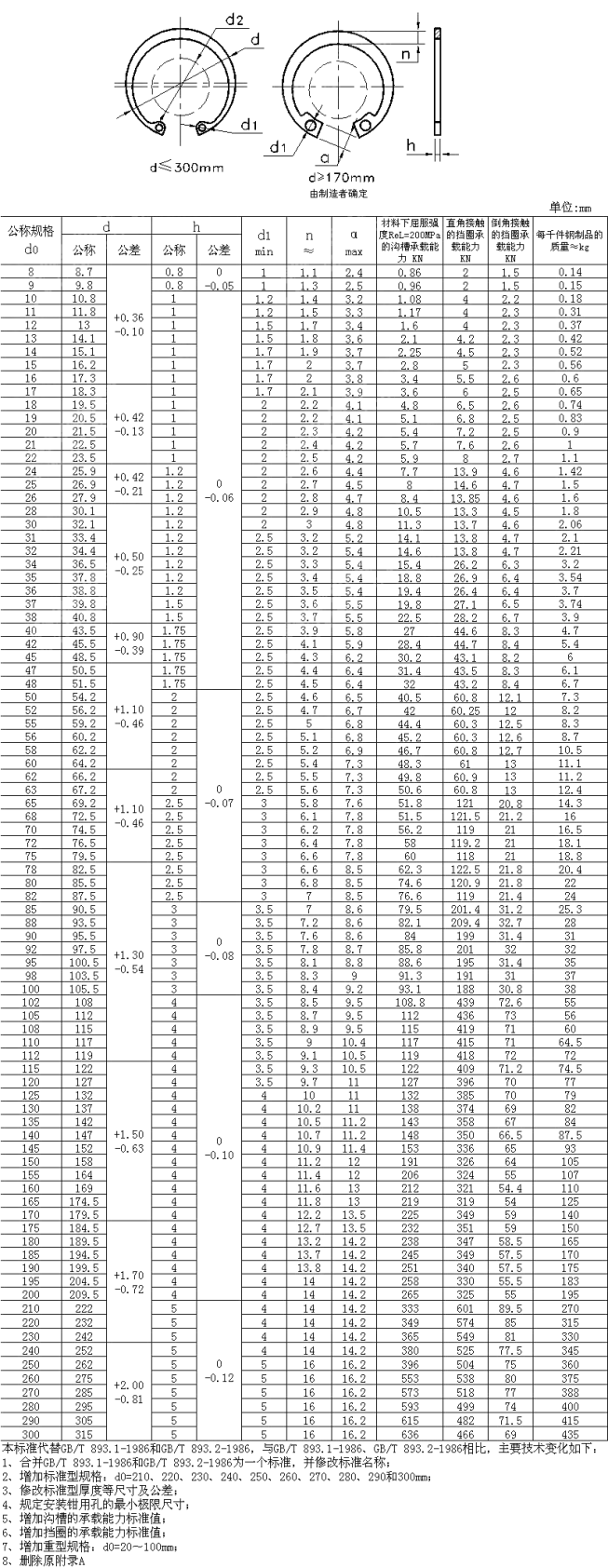

GB /T 893-2017 A型（标准型）孔用弹性挡圈

https://www.forrun.cn/Public/upload/article/2019/10-23/5dafb9b2c68b2.jpg

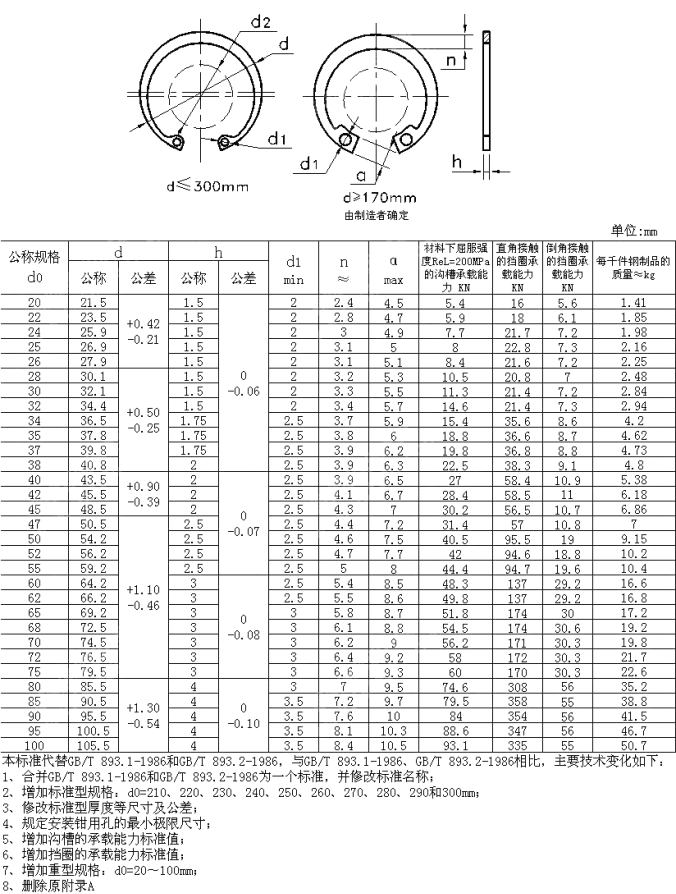

GB /T 893-2017 B型（重型）孔用弹性挡圈

https://www.forrun.cn/Public/upload/article/2019/10-23/5dafb9be78e87.jpg





[汽标代号]

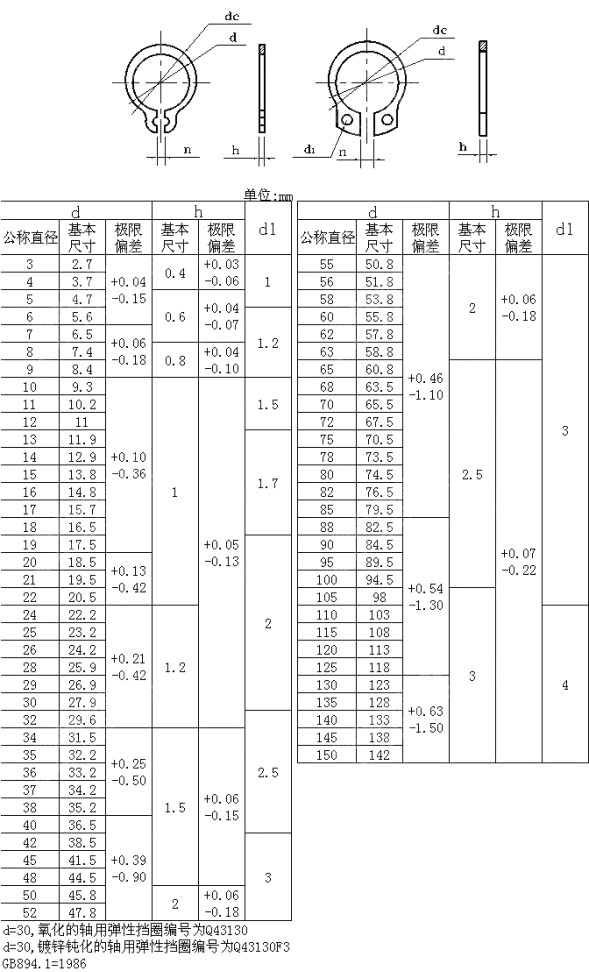

Q 431 轴用弹性挡圈

https://www.forrun.cn/Public/upload/article/2019/10-23/5dafb9d2919a6.jpg

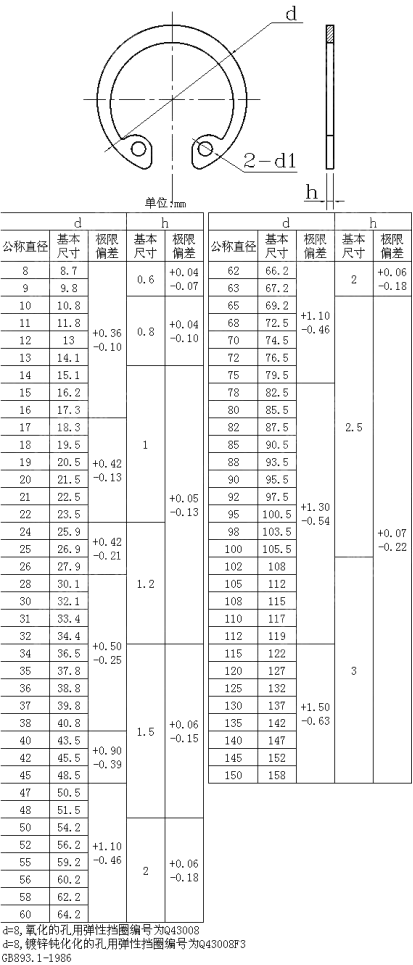

Q 430 孔用弹性挡圈

https://www.forrun.cn/Public/upload/article/2019/10-23/5dafb9f6d98d1.jpg



[德标]

DIN 471-2011 轴用卡簧 标准型

DIN 471-2011 轴用卡簧 重型

DIN 472(D1300/J)-2011 孔用挡圈—标准型

DIN 472-2011 孔用挡圈—重型

[机械行业标准]

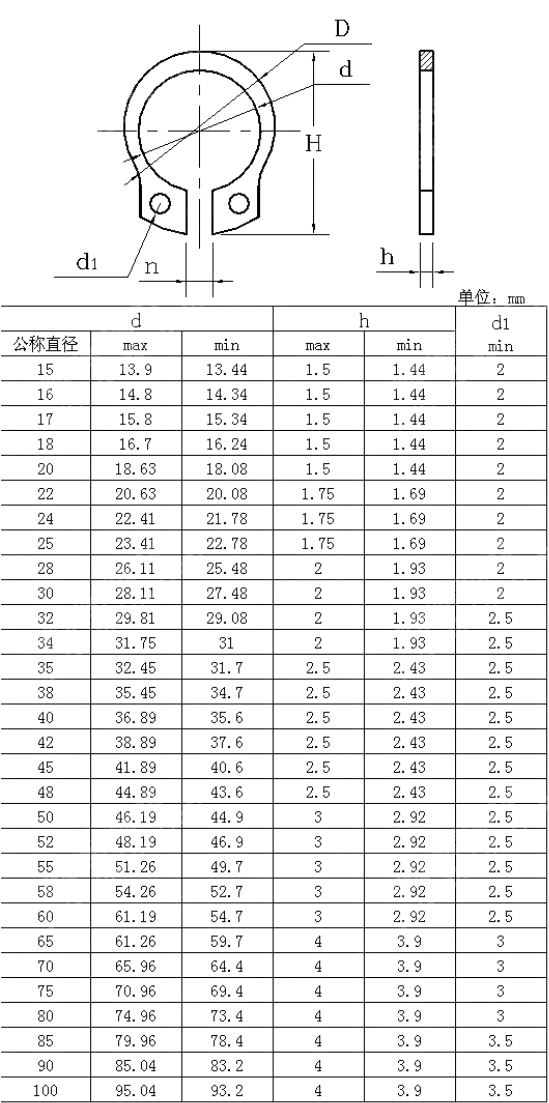

JB /ZQ 4342-2006 重型轴用弹性挡圈

https://www.forrun.cn/Public/upload/article/2019/10-23/5dafba0e14206.jpg

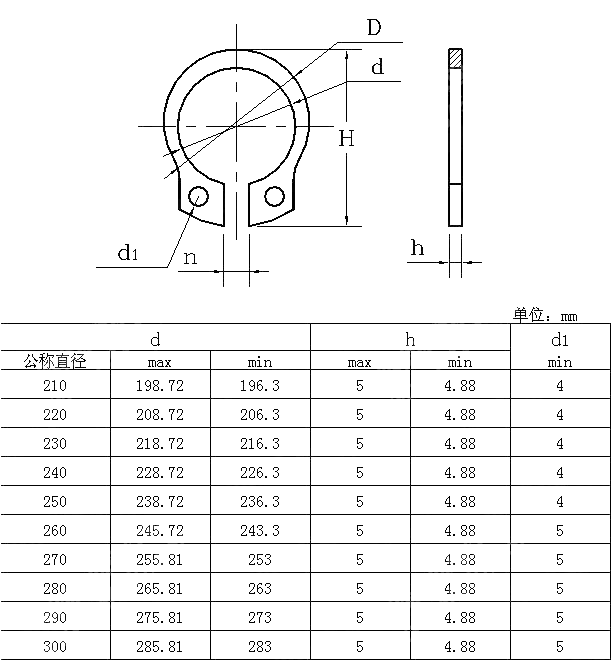

JB /ZQ 4344-2006 大型轴用弹性挡圈

https://www.forrun.cn/Public/upload/article/2019/10-23/5dafba22bfa87.jpg

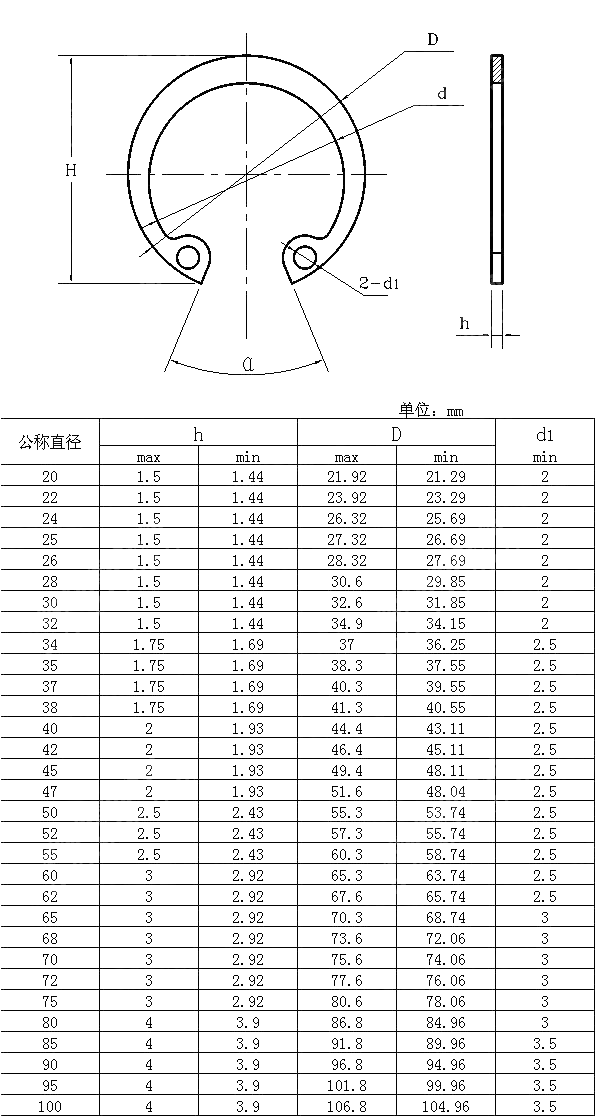

JB /ZQ 4341-2006 重型孔用弹性挡圈

https://www.forrun.cn/Public/upload/article/2019/10-23/5dafba3b32cd5.jpg

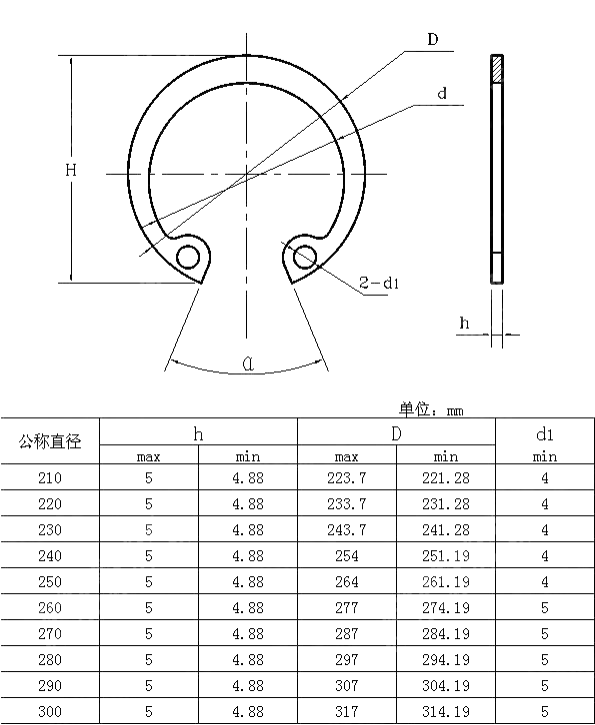

JB /ZQ 4343-1997 大型孔用弹性挡圈

https://www.forrun.cn/Public/upload/article/2019/10-23/5dafba4cb7325.jpg





[日标]

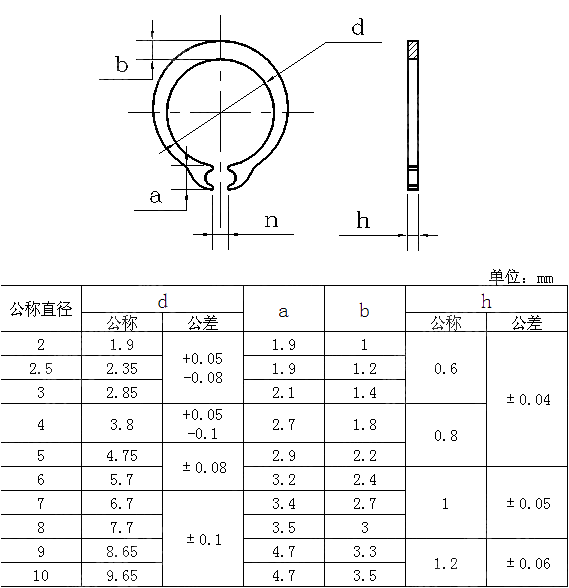

JIS B 2804-2010 小规格轴用挡圈

https://www.forrun.cn/Public/upload/article/2019/10-23/5dafbab445a12.jpg

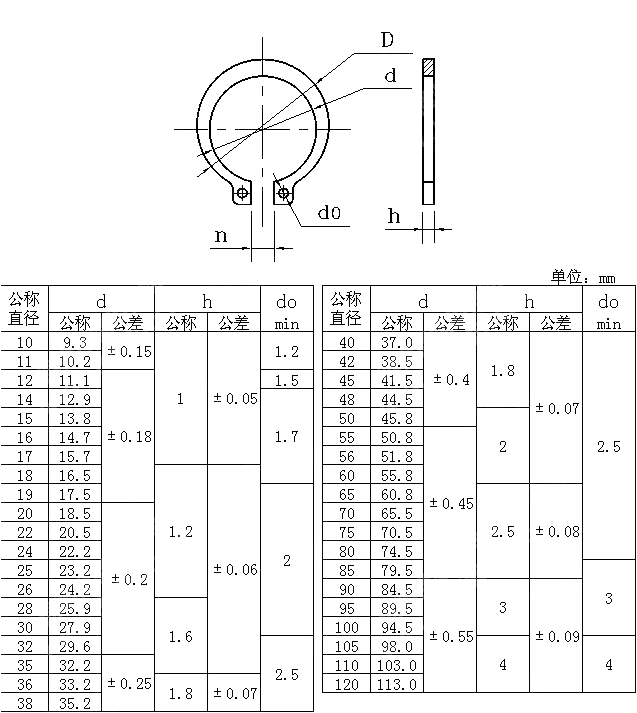

JIS B 2804-2010 轴用挡圈

https://www.forrun.cn/Public/upload/article/2019/10-23/5dafbac307c87.jpg

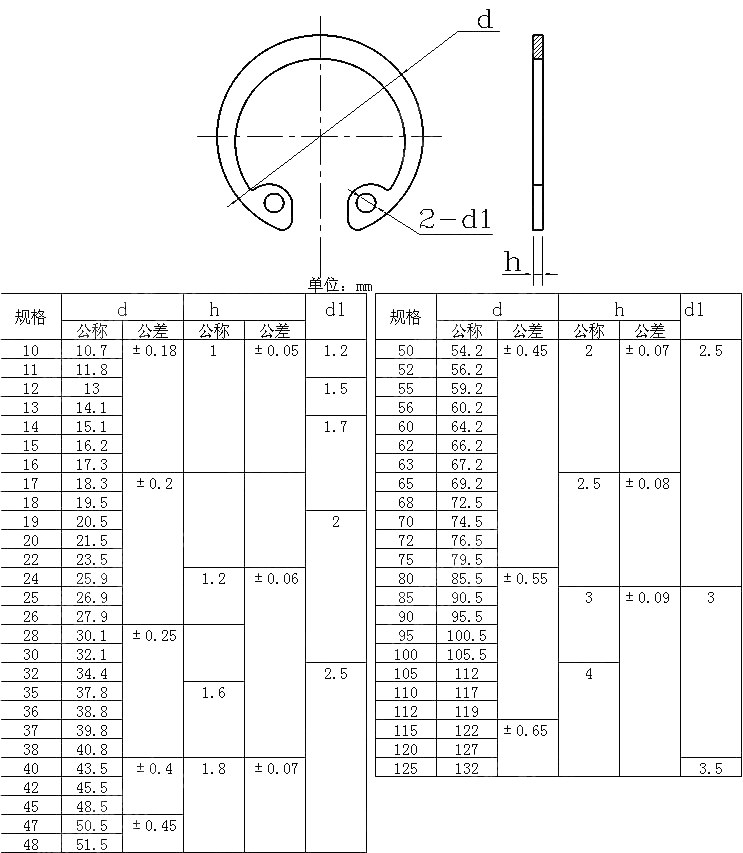

JIS B 2804-2010 孔用挡圈

https://www.forrun.cn/Public/upload/article/2019/10-23/5dafbad0ab11f.jpg
