注射模标准模架由哪几部分组成
注射模标准模架由哪几部分组成

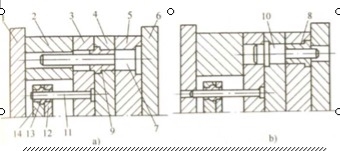

如上图所示为塑料注射模具标准模架的结构形式。架是由下列零件所组成的：
(1)动模部分动模部分由动模固定板1、垫板2、支承板3、动模板4组成。这类零件，主要是连接、固定动用，一般用45钢制成
(2)定模部分定模部分由定模板5、定模固定板6构成，主要是连接、固定定模用，均由45钢制成。
(3)导向零件导柱7与导套8构成了导向机构，主是能正确保证定模与动模相互配合位置，以确保注射零件精度。导柱与导套一般由T7，T8钢制成。导柱和导套的安装形式有两种：一种是导套安装在动模部位，称正装导向，如图-1a所示；另一种是导套安装在定模部位，称反装导向，如图-1b所示。正装导向机构为常用的结构形式。
a)正装导向；b)反装导向
1—动模固定板
2—垫板
3—支承板
4一动模板
5—定模板
6-定模固定板
7、10—导柱
8、9—导套
11一推杆
12—推杆固定板
13—衬套
14一推板
